ワンフェス2014冬 董白 組み立てその6

一応これでおわりです。
何かあれば後々補足します。
(´・ω・`)

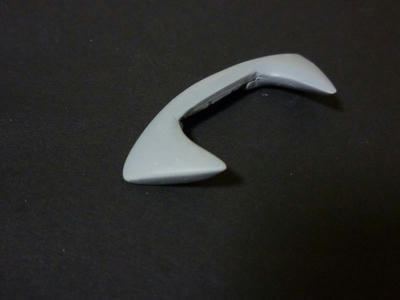

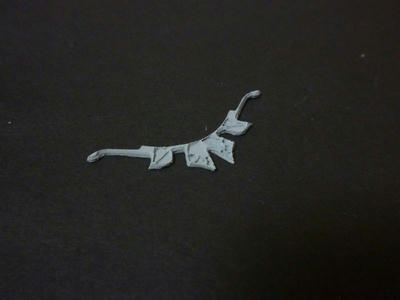

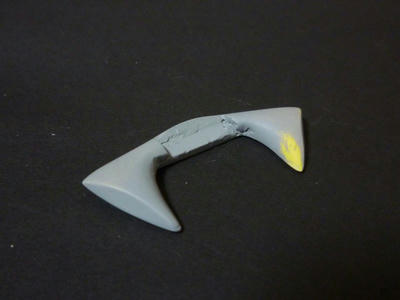

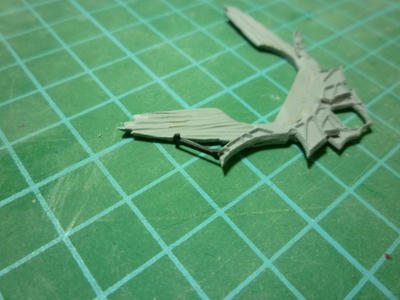

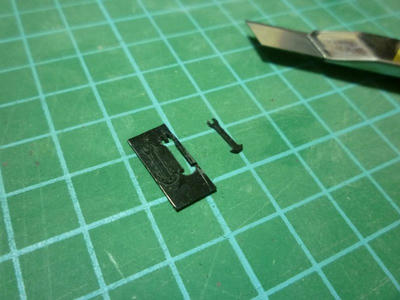

髪飾りの一部。
溝に沿って切取ります。


Uの字の部分を使用して、髪飾りの本体を挟み込むようにして取り付けます。
この部品には向きがあって、穴のある面が外側になるように取り付けます。

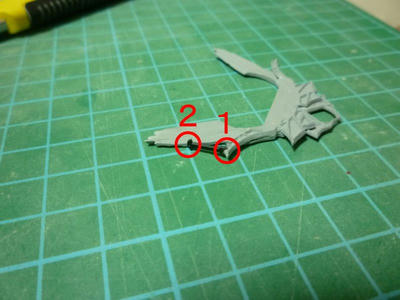

着色後、1の部分を接着します。
不安であれば2の部分も接着剤して固定してください。

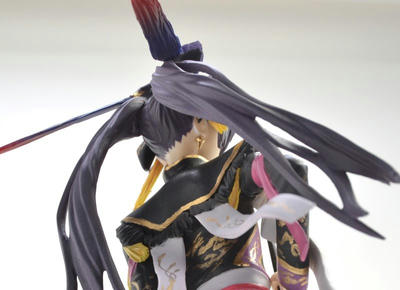

耳飾りも接着で取り付けます。
着色後、耳の下に貼り付けてください。
画像では金色ですが、後にカードを確認したところ本当は銀色でした・・・(´・ω・`)



ワンフェス2014冬 董白 組み立てその1

ワンフェス2014冬 董白 組み立てその2

ワンフェス2014冬 董白 組み立てその3

ワンフェス2014冬 董白 組み立てその4

ワンフェス2014冬 董白 組み立てその5

ワンフェス2014冬 董白 組み立てその6(最後)
PR

03/13

Thu

2014

ワンフェス2014冬 董白 組み立てその5

おまたせしております。
もう少しで終われそうです・・・
(;´Д`)

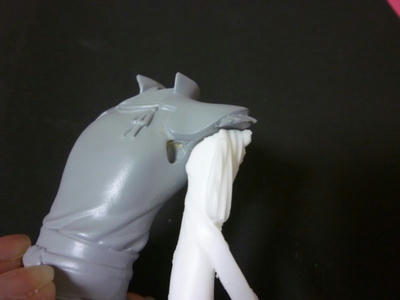

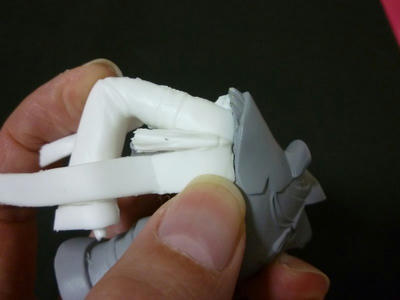

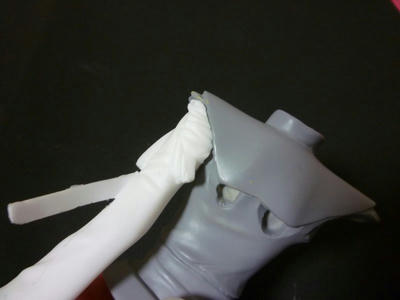

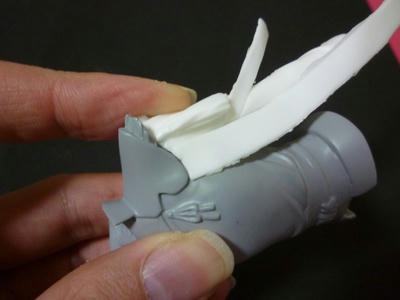

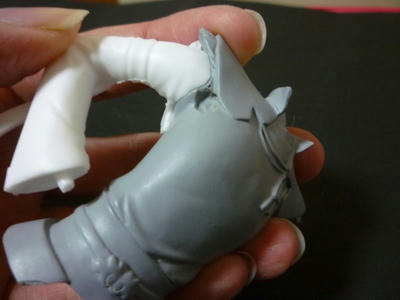

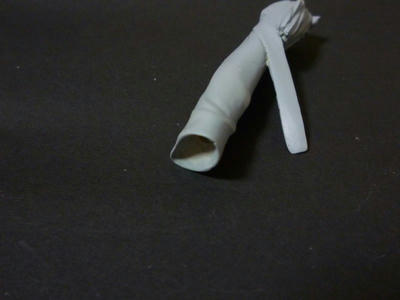

左腕はさし込むだけで固定できると思います。
胴体と腕の縁が大体合います。


裏は襟?下から出ているファーなので、若干隙間が開いても問題ないと思います。


腕の手前は帯で隠れるので、隙間や処理は適当でも見えません。


反対側の腕も同じです。

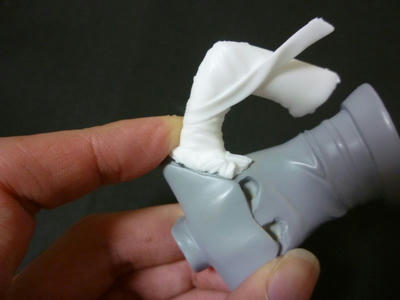

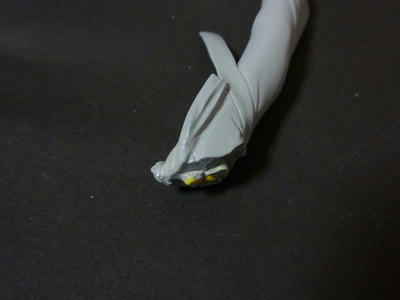

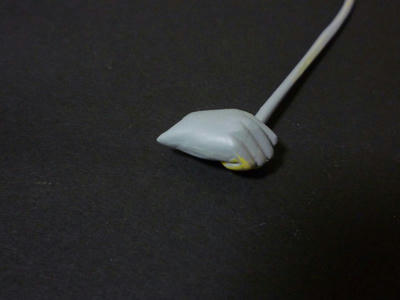

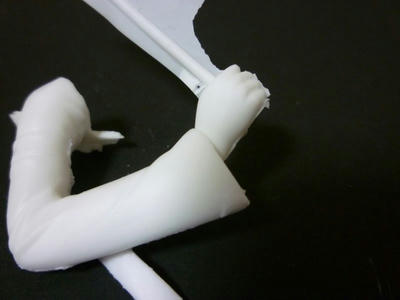

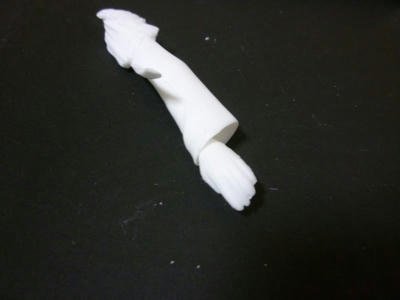

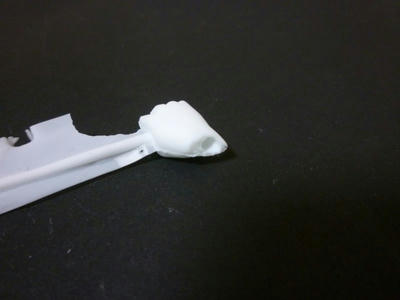

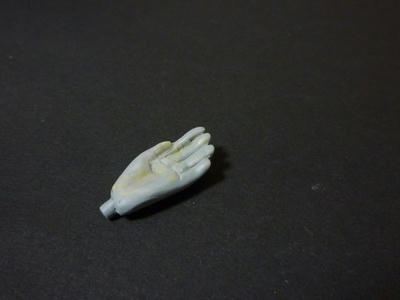

手を取り付けます。

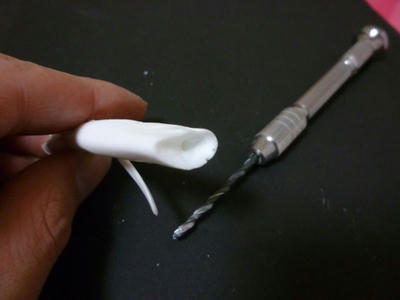

腕側に∮3mmの穴をあけます。


そうすると、穴に手首の棒部分を差し込むことができます。



反対側は若干難しいですが、手の方に∮3mmの穴を開けます。


腕の棒部分を手の穴に差し込みます。
もし失敗した場合には、腕の棒部分をきりとり、腕側にも穴を開けます。
接続には∮3mmのアルミの針金を使います。
チャンスは2回です・・・(;´Д`)



ワンフェス2014冬 董白 組み立てその1

ワンフェス2014冬 董白 組み立てその2

ワンフェス2014冬 董白 組み立てその3

ワンフェス2014冬 董白 組み立てその4

ワンフェス2014冬 董白 組み立てその5

ワンフェス2014冬 董白 組み立てその6(最後)

03/05

Wed

2014

ワンフェス2014冬 董白 組み立てその4


■1

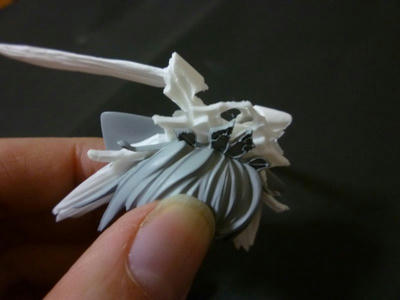

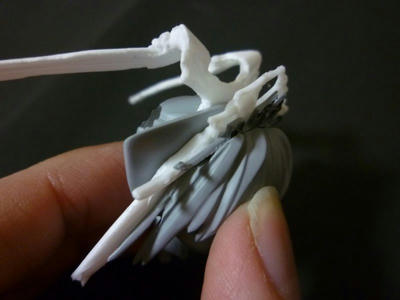

前髪と髪飾りを組み合わせます。
前髪の裏にある出っ張りが、髪飾りのくぼみにはまります。



■2

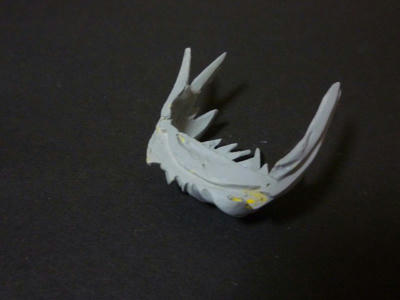

 髪飾り同士を組み合わせます。
溝にはまる部分は組み立て後見えなくなるので処理は適当でOKです。


■3

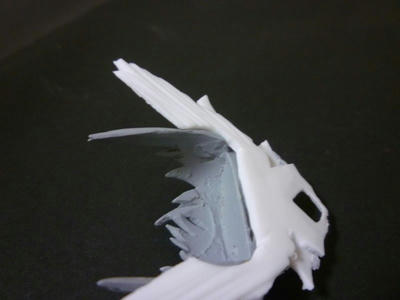

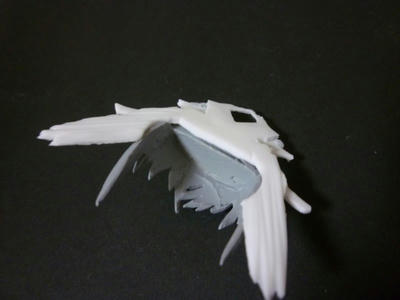

髪飾りを全部組み合わせると図のようになります。



組み合わせると、若干前髪が浮くかもしれません。

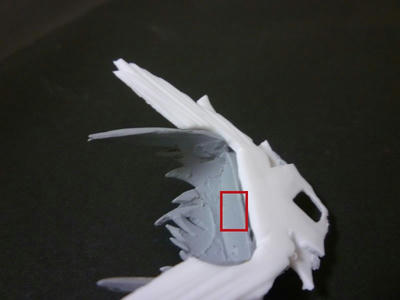

その場合には、前髪と頭部の平らな部分(赤枠部分)を使用して、接着剤などで固定してください。



ワンフェス2014冬 董白 組み立てその1

ワンフェス2014冬 董白 組み立てその2

ワンフェス2014冬 董白 組み立てその3

ワンフェス2014冬 董白 組み立てその4

ワンフェス2014冬 董白 組み立てその5

ワンフェス2014冬 董白 組み立てその6(最後)

02/18

Tue

2014

ワンフェス2014冬 董白 組み立てその3

組み合わせの確認です。
仮組みしつつ、パーツのゲートを切っていきましょう。

■1

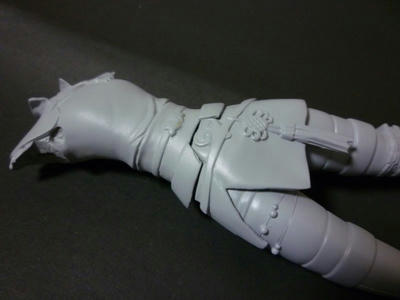

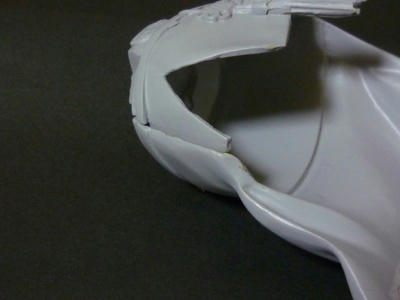

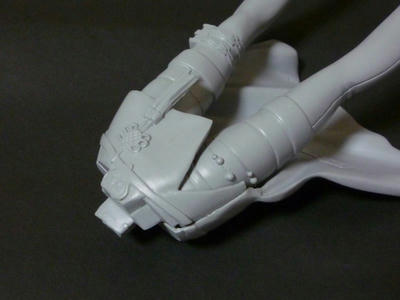

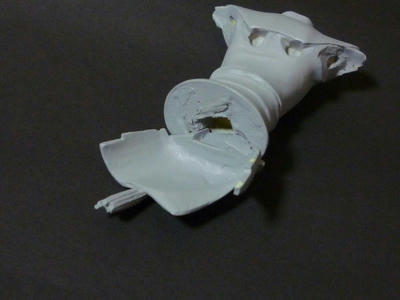

胴体とスカート前を組み合わせます。
ピッタリ組み合わせられない場合は、胴体の穴の方にバリなどがあると思います。

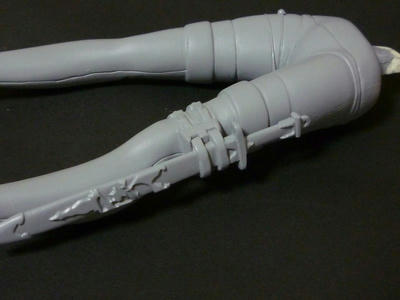

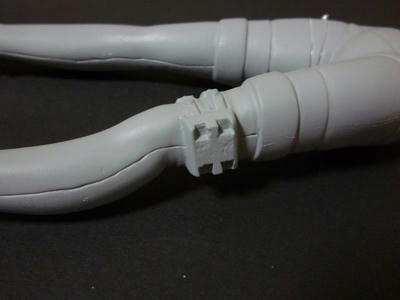

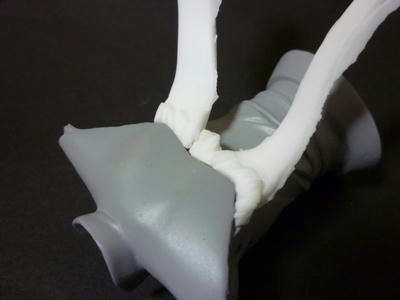

脚も差し込みます。
スカートと胴体に隙間ができないように組み合わせます。

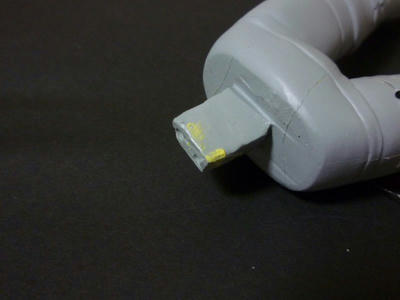

脚の角柱は少し長めなので、具合を見ながら少しずつ短くしてみてください。


スカートの前後を組み合わせた状態で、脚が差し込めるか確認します。
スカートの前後は瞬着などで軽く止めてみてください。



■2

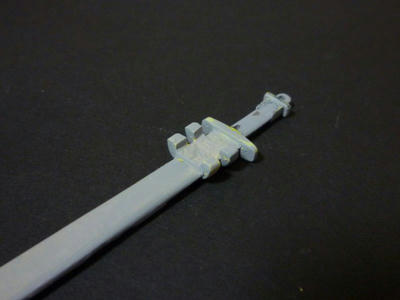

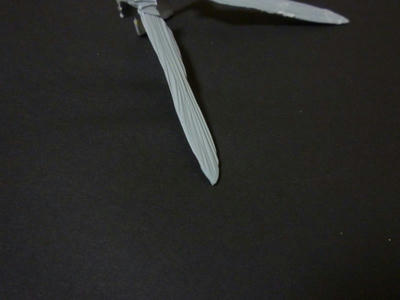

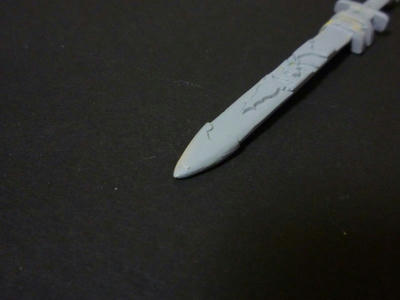

剣は引っ掛けるだけで固定できると思います。


■3
 さし込む棒も長くなっていますので、様子を見ながら短くしてください。

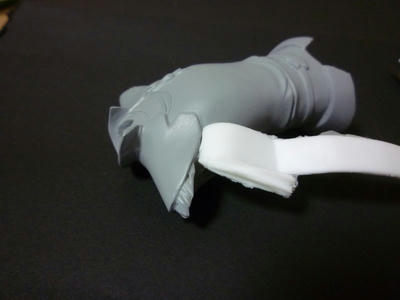

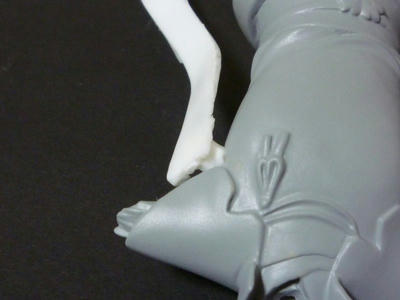

ゲートが綺麗に処理できていれば、帯と胴体パーツの縁があいます。


反対側、裏も同様に。



切取り過ぎて隙間が開いた場合には、パテなどで隙間を埋めてください。
パテが胴体パーツにくっつかないよう、ワックスやグリスなどを塗り、
離型処理すると綺麗に隙間を埋められます。


ワンフェス2014冬 董白 組み立てその1

ワンフェス2014冬 董白 組み立てその2

ワンフェス2014冬 董白 組み立てその3

ワンフェス2014冬 董白 組み立てその4

ワンフェス2014冬 董白 組み立てその5

ワンフェス2014冬 董白 組み立てその6(最後)

02/17

Mon

2014

ワンフェス2014冬 董白 組み立てその2

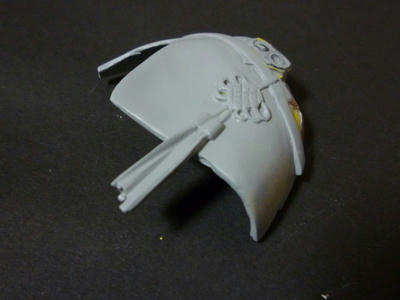

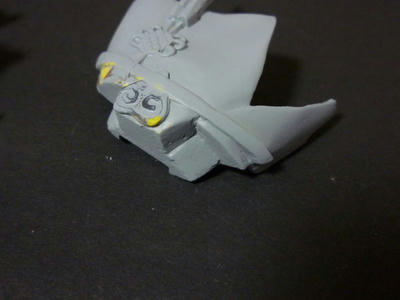

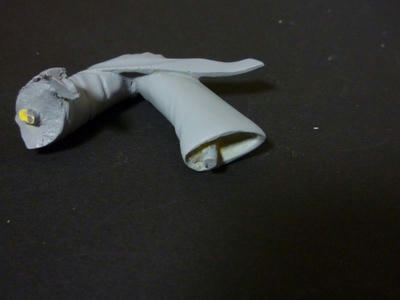

バリ、ゲート処理用の資料です。
分からなければ写真追加しますのでコメントください。
(;´・ω・`)

明日組み合わせた状態の写真をアップしますので、そちらも参考にしてください。

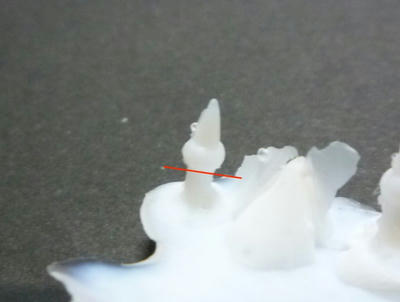

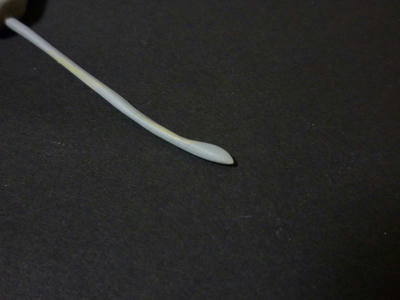

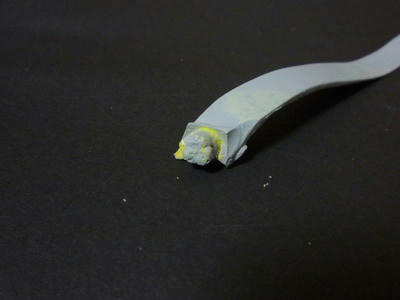

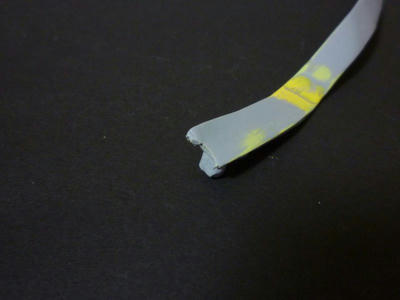

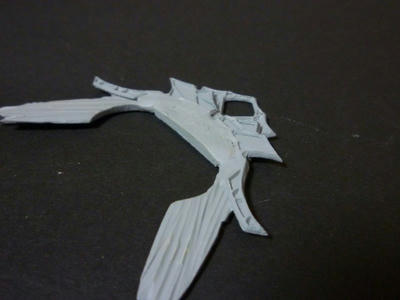

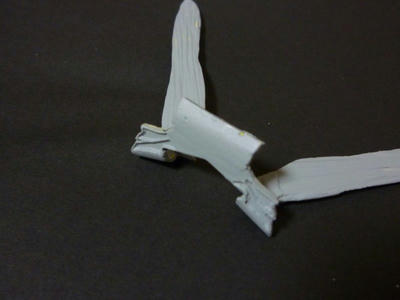

ゲートの表か裏にラインがあるので、そのラインを参考に切り取ってください。

■1
ほかにもいつかありますが、棒や穴は組み合わせられればそのまま使ってください。
合わなければ穴を拡張したり棒を切り取って、代わりに針金などを挿して接続してください。


■2



■3

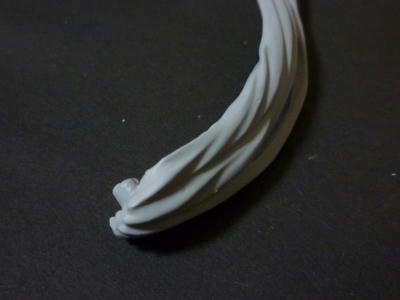

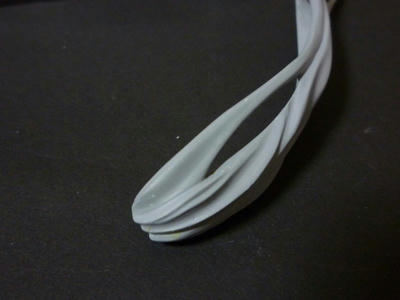

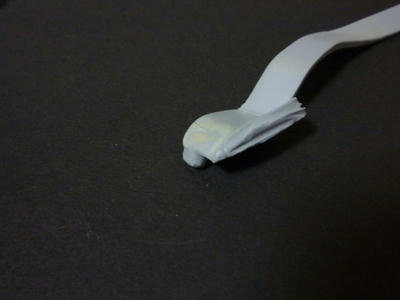

球の下の部分を切り取ります。
ある程度塗装してから切ると良いかも。

表面の泡みたいなブツブツは爪で引っ掻いたり、擦ると簡単にとれます。


■4

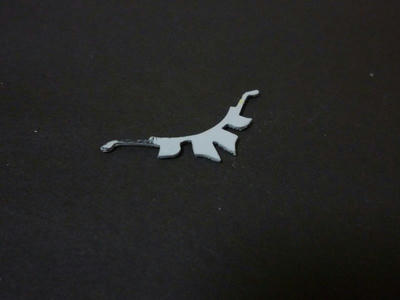

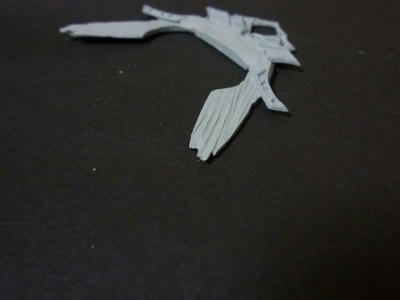

溝に沿って切り取ります

■5


■6


■7

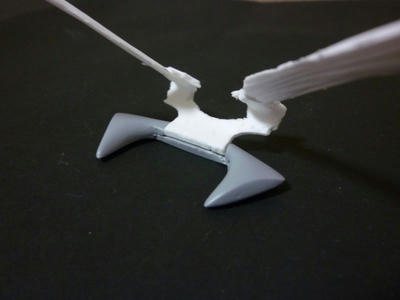

ゲートと要る部分が一体化してしまっているので、処理が難しいです。
画像を参考に、慎重に切り取ってください。
(切る取るというより、造形のレベルかもしれません・・・)


■8


■9


■10


■11

■12

■13


■14



■15

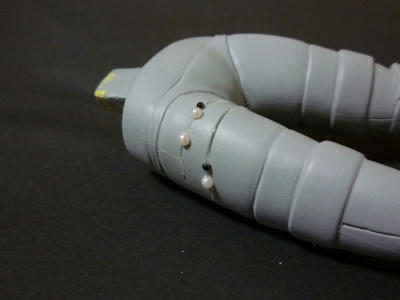

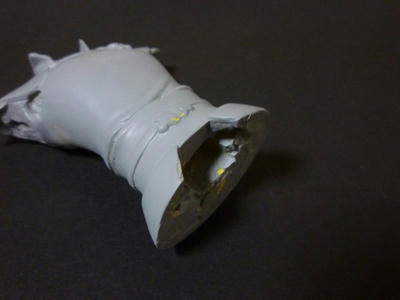

穴の中や縁のバリがあると脚部品が刺さりません。
適当に取り除いてください。

■16

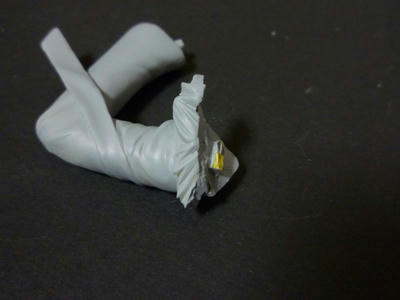

ギザギザの部分は”ふさ”です。
バリではないので切り取らないでください。


■17


■18
うまく型が取れなかったので、パテ盛ったり削り取ったりして球や紐を作ってあげてください。
(´;ω;`)

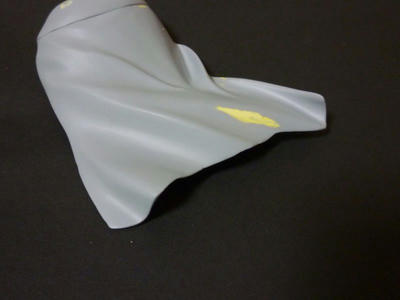

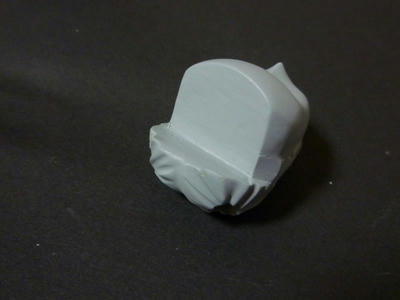

ほぼ気泡ができているので、パテなどで埋めてください。
(´;ω;`)

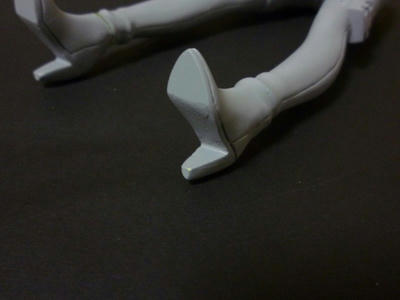

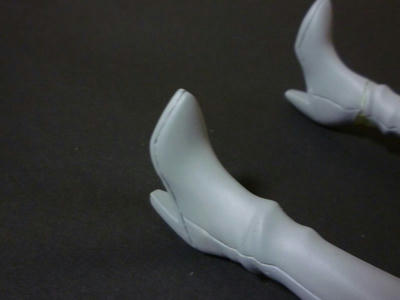

ニッパーなどで一気にバリを切り取ると、ヒール部分まで一緒に割れる可能性があります。
カッターやヤスリを使用して、徐々に削りとってください。


■19

■20


■21


■22


■23
