トルクチェッカー

■はじめに
製造にあたり、まめ様より測定原理を利用させていただいております。

Twitter @mamennma
youtube 【ミニ四駆】「トルクのあるモーター」選別方法【視聴者から質問】



■お取り扱い
下記の店舗様よりお引き合いをいただいております。

 ・P!MODEL LABO STOREさま(ネットショップ)
 ・フクシマヤさま(実店舗)
 ・mix select shopさま(実店舗)

■内容物
 A)固定用フレーム ×1
 B)負荷用モーター
×1
 C)連結用カップリング
×1



使い方
定したいモーターを取り付けます。


※1 連結用カップリングがピニオンの中心を捉えるように差し込んでください。


モーターへ電圧を加えるための電極を接続します。
モーターの端子へ直接接続するか、モーターホルダーを介して接続してください。
モーターホルダーは VS X FMA シャーシのものが使用できます。



接続したらモーターに3.0Vをかけます。

★point
複数のモーターで測定時条件を揃えるため、常に同じ電圧を出力できる電源を使用してください。
(安定化電源、電圧調整できるACアダプターなど)
電池は使用する過程で電圧が下がってしまうため適しません。


回転数を測定します。
測定にはスマートフォンの回転数測定用のアプリが便利です。

※アプリで回転数が測定できない場合は、固定用フレームとスマホを接触させて見てください。
※カップリングに反射シールを貼り付けることで、光学式の回転数計も使用できます。




負荷時・無負荷時の回転数を比較することで、個々のモーターの傾向を見ることができます。
 ・無負荷時回転数は高いが、トルクのないモーター
 ・無負荷時回転数は低いが、トルクのあるモーター
 ・無負荷時回転数、負荷時回転数、ともに高いモーター
 など




★point
数値の取り扱いについてもう少し掘り下げます。
負荷時の回転数30000rpmを元に車体の速度を計算すると、秒速14m前後になります。(ギア比3.7:1 タイヤ直径33.5mm)
これは普段コースを走っている状態と比較すると異常に速く、かかっている負荷が低いことがわかります。

ではこれを走行時の負荷へ近づけるため、負荷を製品版の物から2.5倍にしたら回転数はどうなるのか。
単純な比率で計算し、予想してみました。

           予想
A 33360→28800→24240?
C 35460→31260→24960?
F 37020→31020→22020?

次に負荷をこれらの数値に近くなるよう増やし、実測してみました。

  予想  実測
A 24240 23160
C 24960 24600
F 22020 23520

Fが予想より健闘し、製品版を使用した時の順位と同じになっています。
これは下図のようになっていると思われます。

Fについて、負荷0(無負荷)から負荷1(製品版負荷)の降下値が大きかったことから、
Aと比較してそのうち逆転するだろうと考えられましたが、Fの回転数は負荷1以降は大きく下がりませんでした。

以上からモーターの選定は、

 1)負荷時の回転数が高いものを使用する
 2)負荷時の回転数が一緒であれば、無負荷時の回転数の高い方を使用する

という方法でいいかと思います。

■測定時の異音が気になる場合
負荷用モーターの位置や、連結用カップリングの位置を多少前後させてみてください。
連結用カップリングにグリスを塗布してください。
※グリスを付けすぎると測定時に飛び散ります。グリスなどが目に入ると危険です。
 グリスを塗布する場合はごく少量にし、付けすぎた場合は拭き取ってください。


■使用上の注意
モーターが高温になると固定用フレームが溶けて変形してしまいます。
目安として50度以下でご使用ください。

測定は短時間で行うか、温まった場合は装置が冷えるまで待ってから測定を再開してください。
また負荷慣らしなどには使用しないでください。


■ほか
初期不良があった場合や、部品を紛失したり破損してしまた場合は、DMやリプライにてお知らせください。
 五味ヒデトシ(@gomiaru)
PR

05/08

Sun

2022

タイヤセッター用の電源紹介

タイヤセッターの仕様には 16V2A以上 の電源と記載させて頂いておりますが、
具体的にはどんなものがあるのかをご紹介させていただきます。

これらの電源は実際に使用して加工できたものです。なお

 加工できた
   =ローフリクション小径ローハイトタイヤを止まらずに0.5mm厚で切り落とせた

としています。



■多機能充電器【HEMATITE】
ミニ四駆で使われることの多い、サンダーやリアクター、アンチマター等と同タイプの充電器です。
すでにお持ちであればこちらを流用できます。

モードをフォームカットにすることで使用できます。
設定例は下記の画像をご参照ください。




■ACアダプター
電源はAC100Vです。

①ACアダプター
約2800円
電圧可変式のACアダプターで、上面のツマミで電圧を変更可能です。
9~24V 3Aのタイプが使用できます。
※電圧や電流の範囲が異なるものが複数あるので購入時に注意

②コネクター
約600円
DCジャックをネジ止め式の端子台に変換するコネクターです。
ここへセッターのケーブルを接続します。





安定化電源【LW-K3010D】
約8000円
電源はAC100Vです。
他に バナナプラグ⇔ワニグチクリップ のケーブルなどが必要になります。

11/25

Thu

2021

タイヤセッター[小径・小径ローハイト用]



■はじめに
製作に当たり 安竹様(@tstkmini)より加工技術を流用させていただいております。
以前より利用させて頂き重宝している加工方法です、ぜひご体験ください。



■内容物
 ・本体 ×1
 ・ギア ×1
 ・フランジ付きベアリング ×2
 ・スキマゲージ ×1
 ・刃物×1

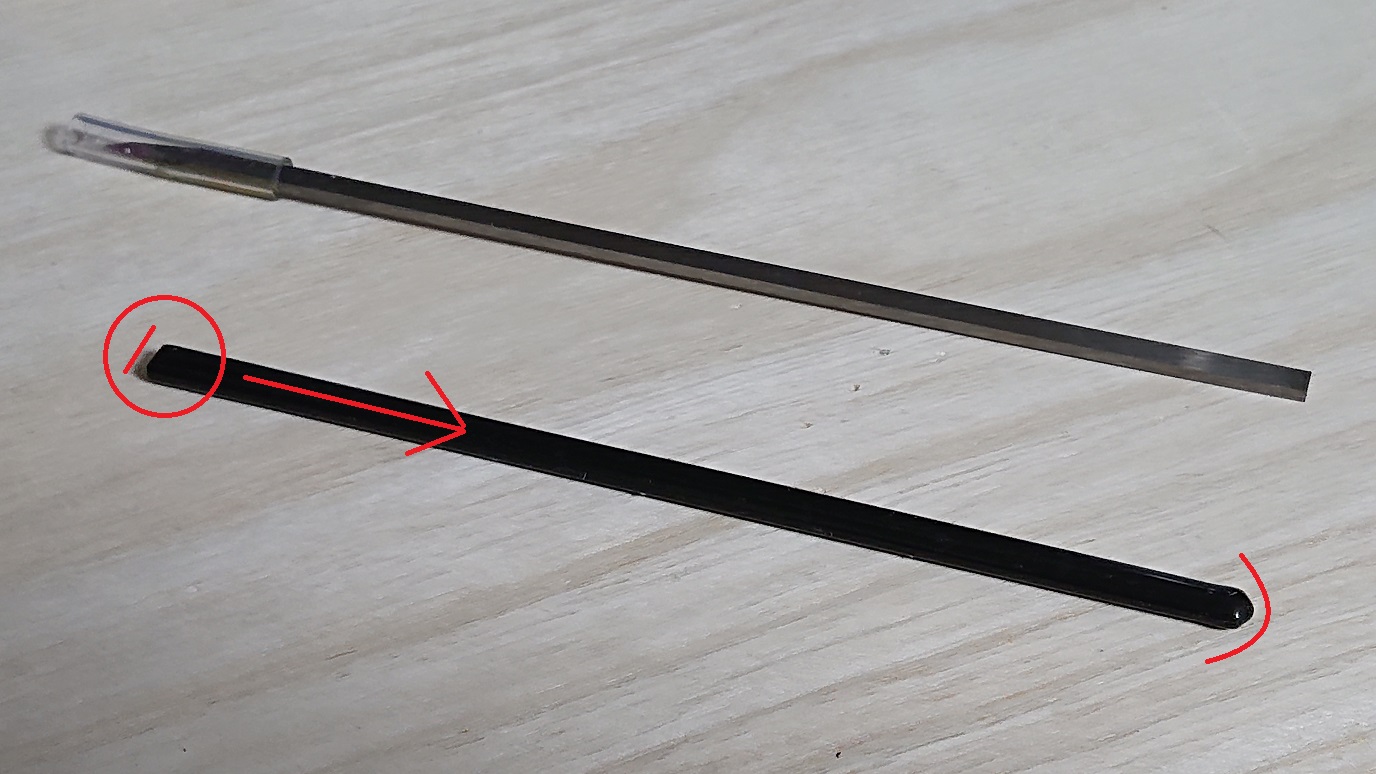

※刃物はゴム部分を外してご使用ください。ゴム部分は先端を引っ張るのではなく、縁を押し上げていくことで簡単に外すことができます。
※取り扱いには十分ご注意ください



■別途ご用意いただくもの


 ・16V 2A以上の電源
  →電圧調整できる安定化電源や、モーターを駆動できる多機能充電器がおすすめ

 ・やすり
  →やすりで表面を整える場合

 ・アルミシャフトストッパー
 ・六角シャフト
 ・タイヤ
 ・ホイール


■使用上の注意
1)回転する部分があります。
 ・指などを挟み込まないようにご注意ください。
 ・何かしら顔に向かって飛んでくる事も考えられますので、保護メガネを装着してご使用ください。

2)刃物が付属します。
 ・取り扱いや持ち運び、保管には十分ご注意ください。

3)電源を接続します。
 ・使用中は目を離さないようにしてください
 ・使用後は接続した電源装置(安定化電源や多機能充電器など)への電力供給を切ってください。
 ・電源の出力端子同士を接触、ショートさせないよう十分ご注意ください。

■基本的な使い方

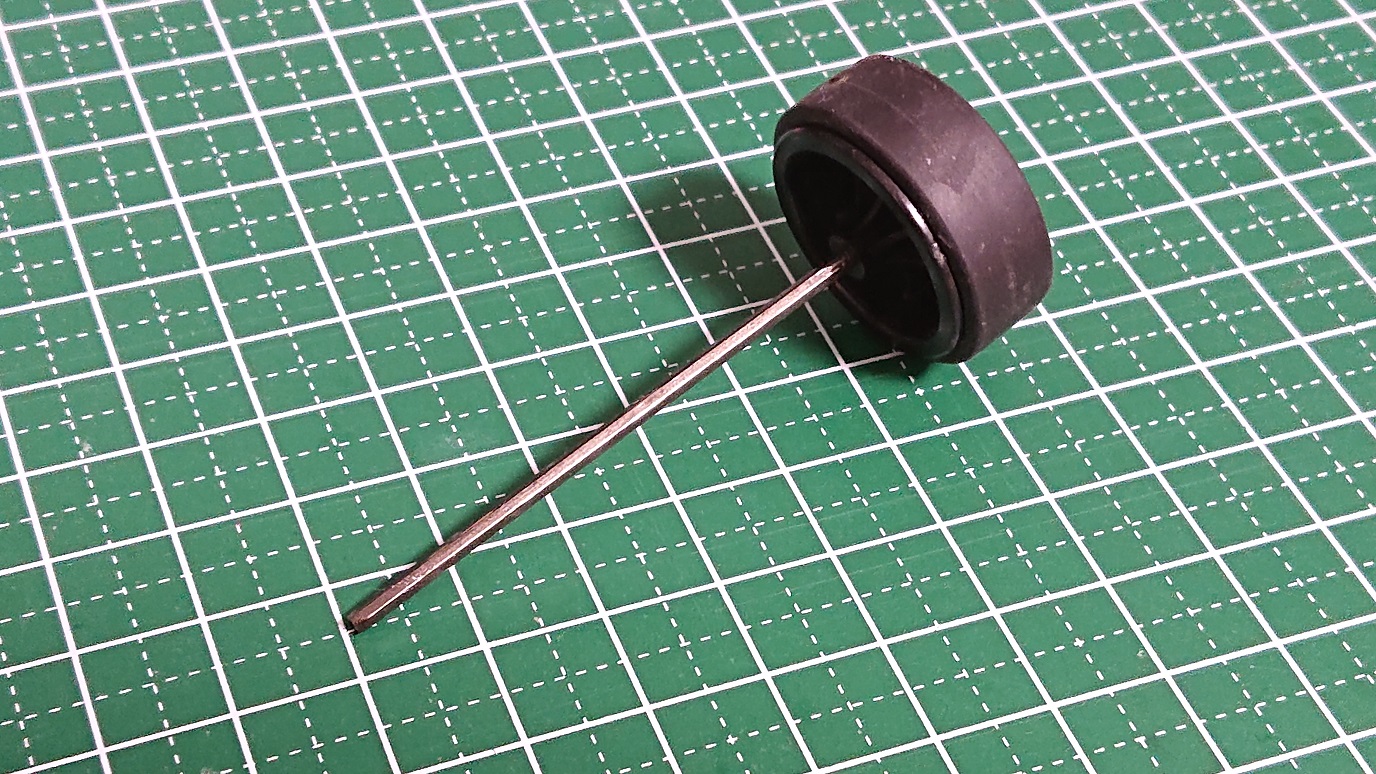

まずは六角シャフト、ホイール、タイヤを組み合わせたものをご用意ください。

※ホイールとタイヤは、あらかじめ両面テープや接着剤などで固定してください。固定しない場合、加工時にタイヤが外れる可能性があります。


六角シャフトに付属の「フランジ付きベアリング」を取り付けます。
※ベアリングはフランジの無い面同士を向かい合わせます。

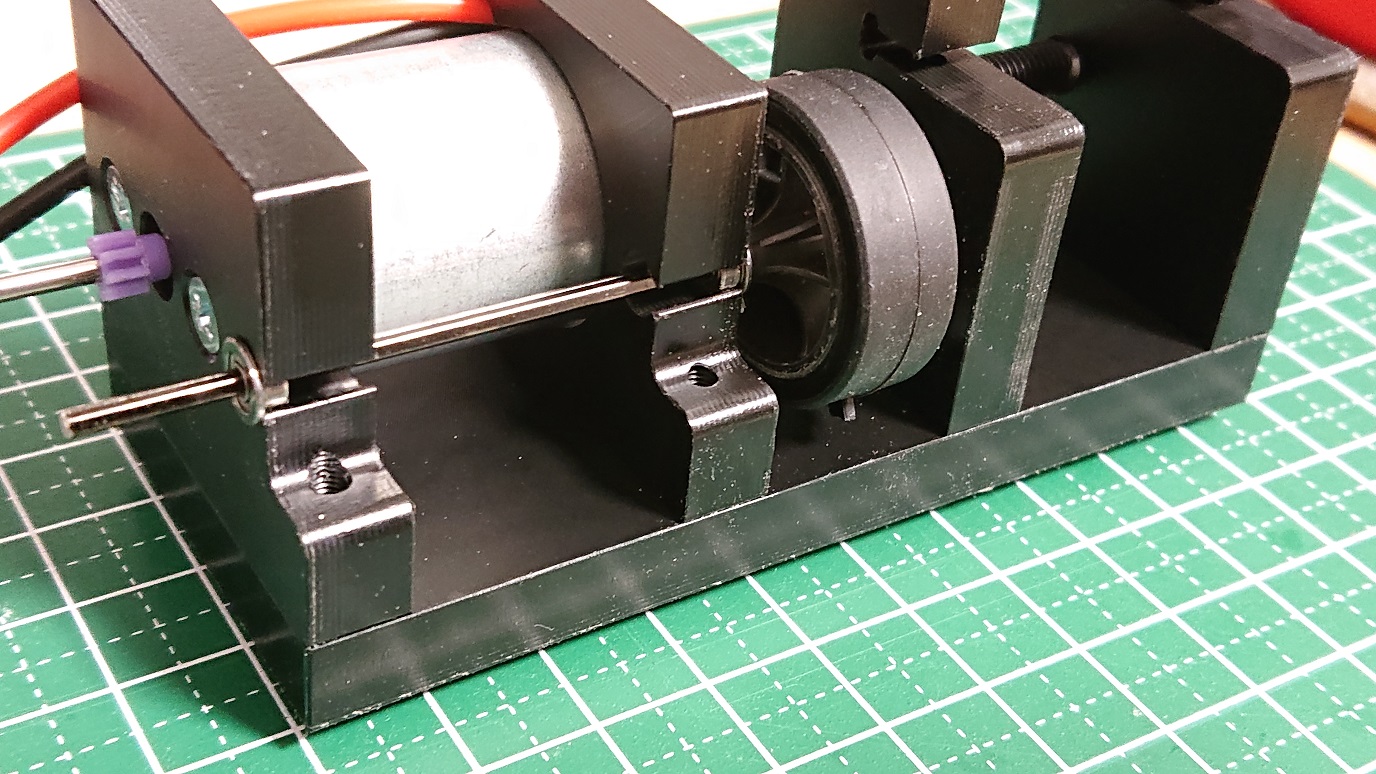

図の矢印のようにベアリングをタイヤセッター本体に取り付けます。

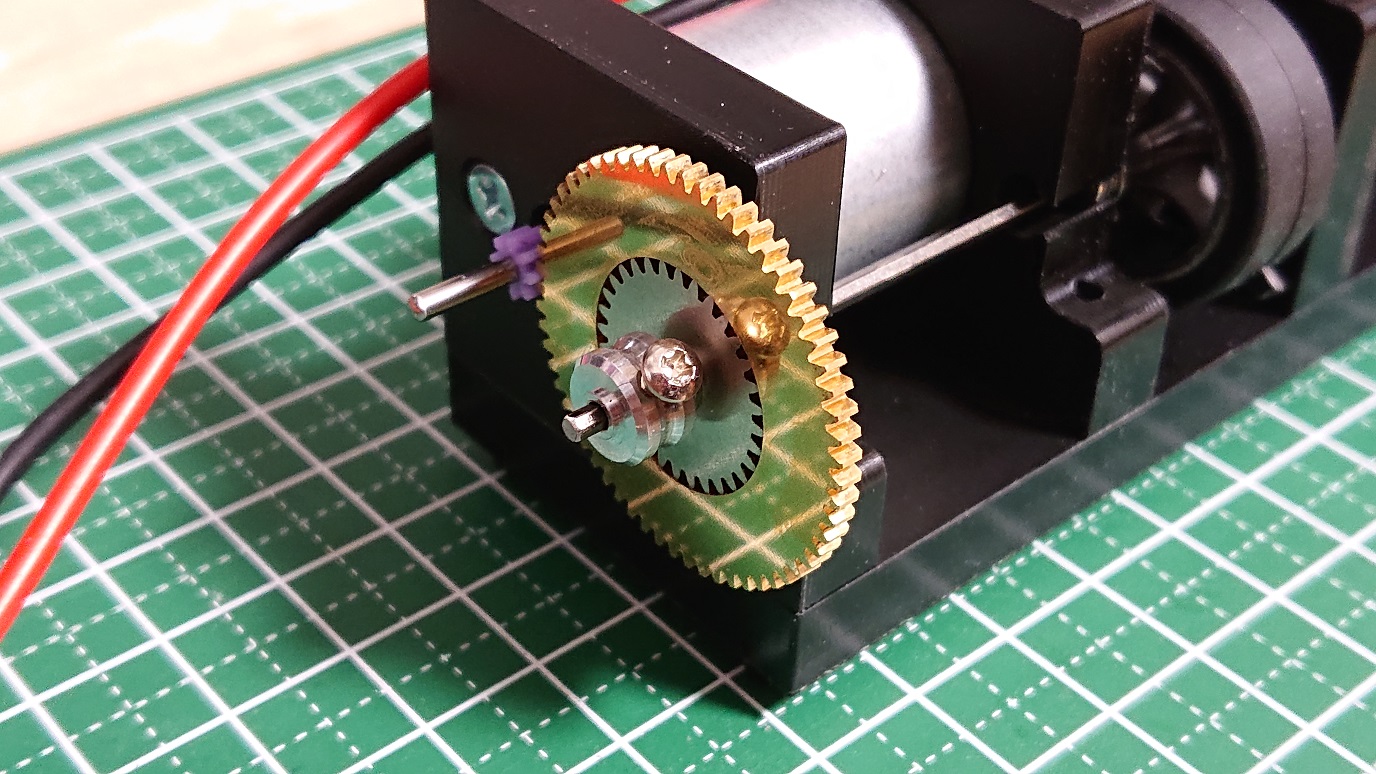

シャフトの先端に本体付属の「ギア」と、ご用意いただいた「アルミシャフトストッパー」を取り付けます。
アルミシャフトストッパーのネジの締め込みは軽くで結構です。

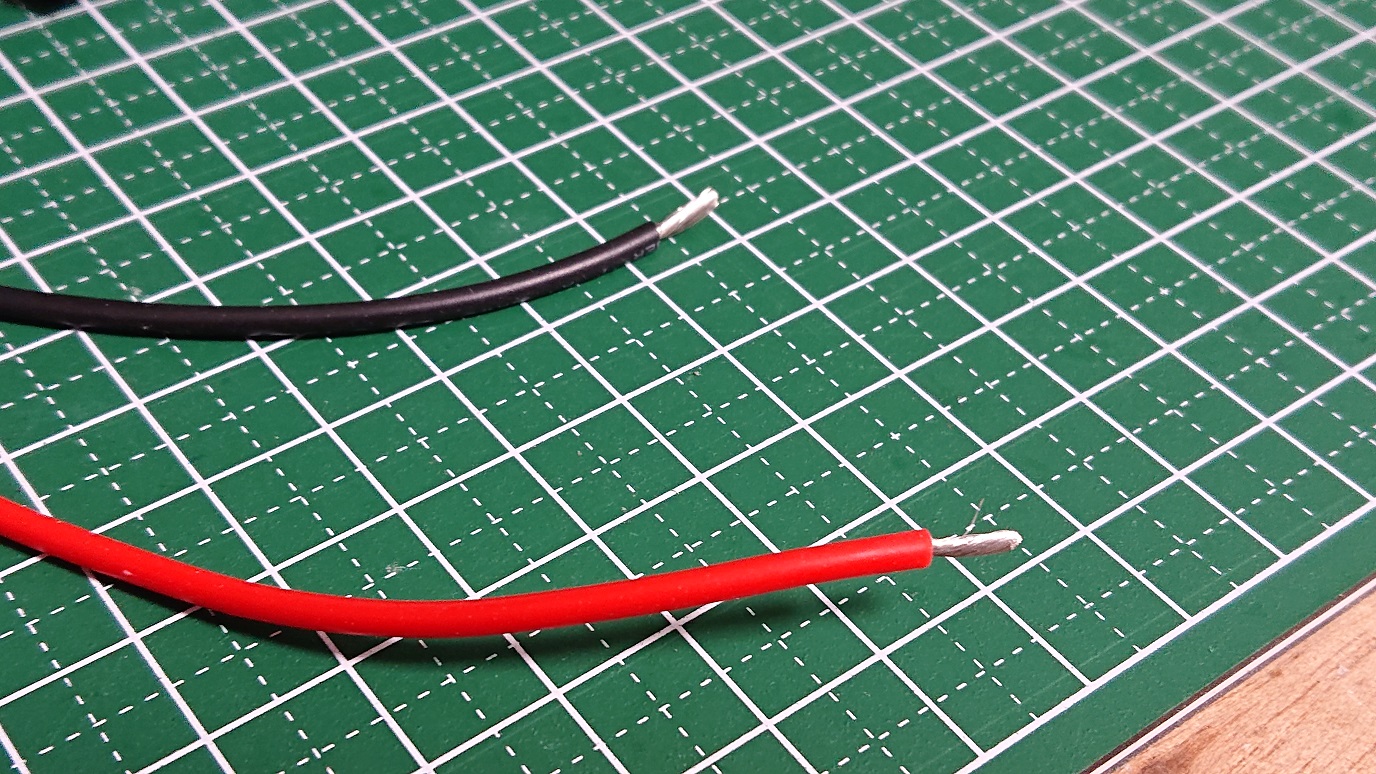

モーターの配線に電源を接続します。
※端子同士が接触してショートしないようご注意ください。

好みに合わせ16V以下に調整してご使用ください。
※もしよくわからないようであれば、まずは16Vで使用してみてください。

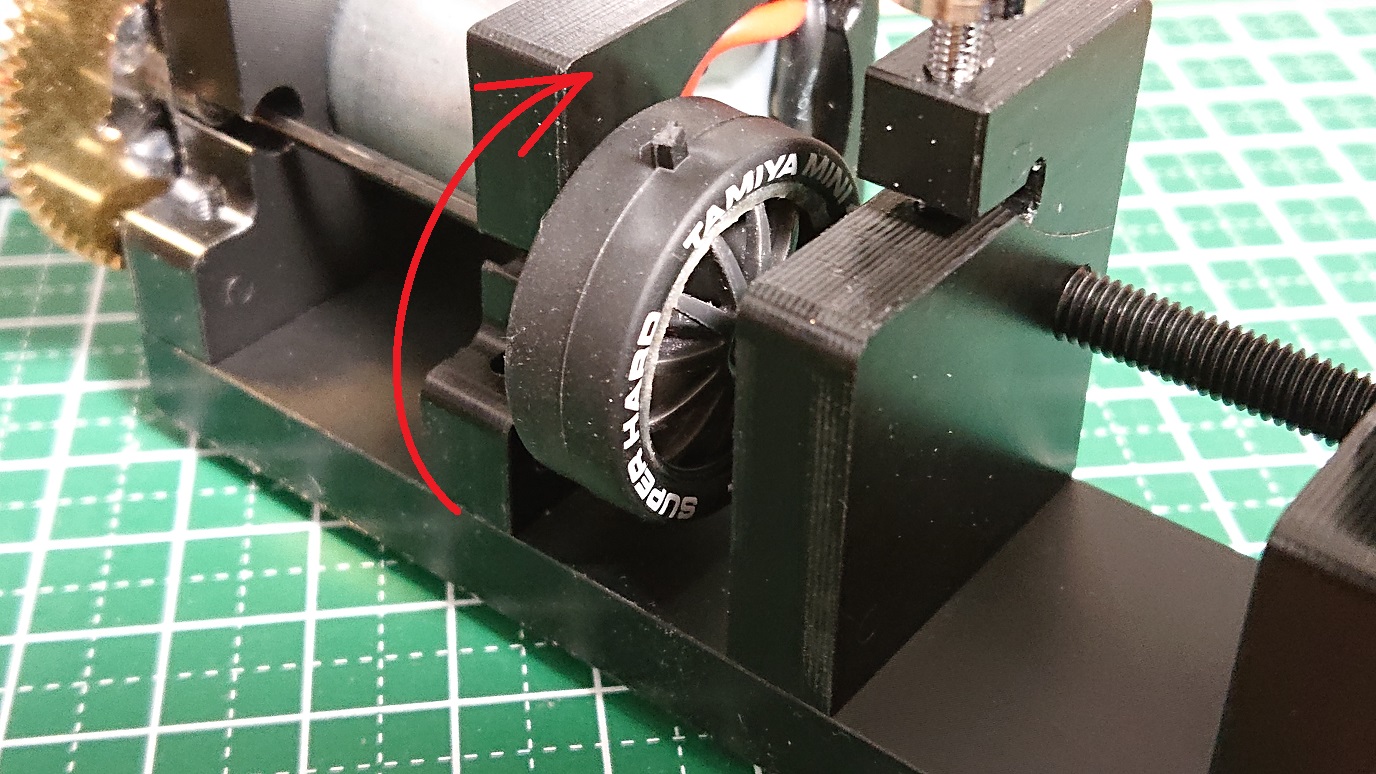

電源をONしてタイヤセッターのモーターを回転させます。
矢印の方向に回転すればOKです、一度回転を止めてください。

逆回転する場合は配線を入れ替えて接続し直してください。

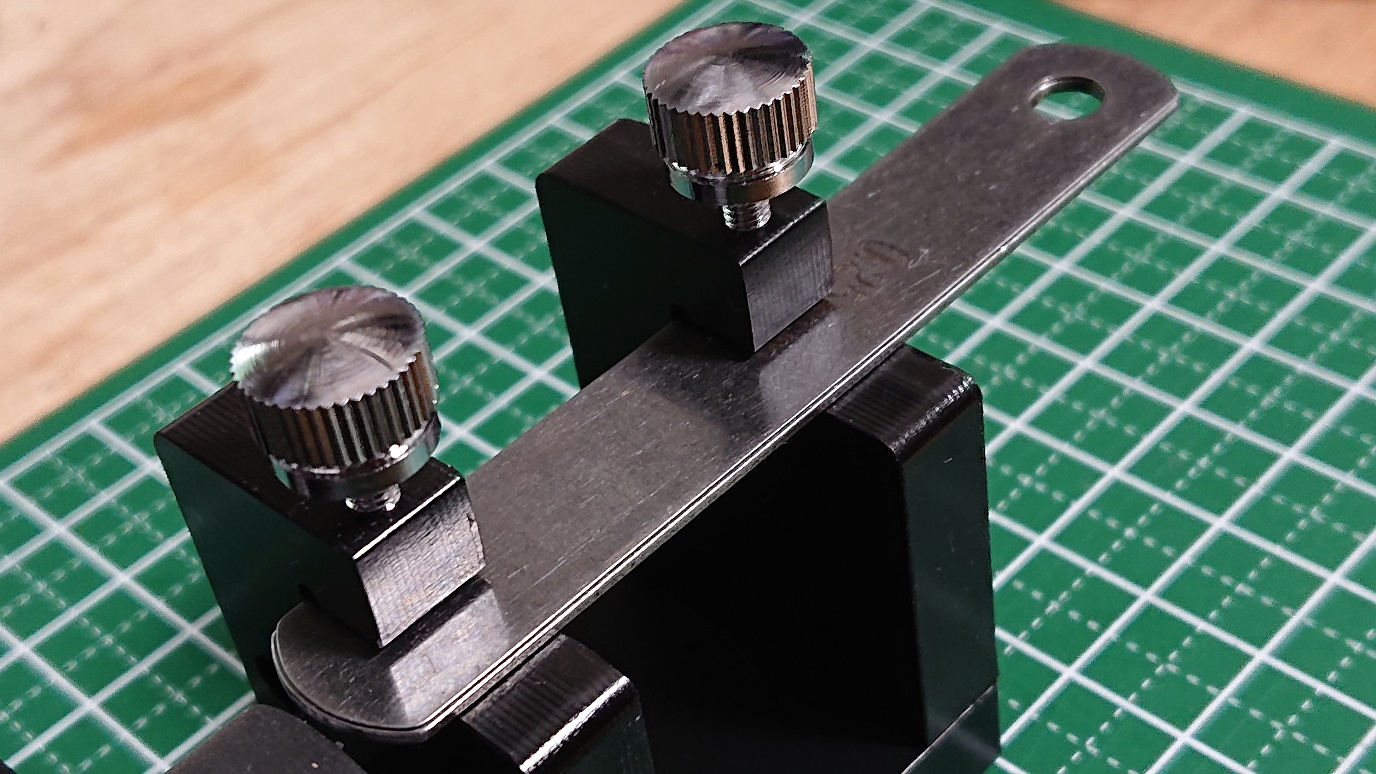

本体にスキマゲージを取り付けます。
隙間にスキマゲージを差し込み、ネジで固定してください。

※スキマゲージはサビ防止のため、油だらけです。適度に拭き取ってから使用してください。
※バラした状態で本体に取り付けてください。

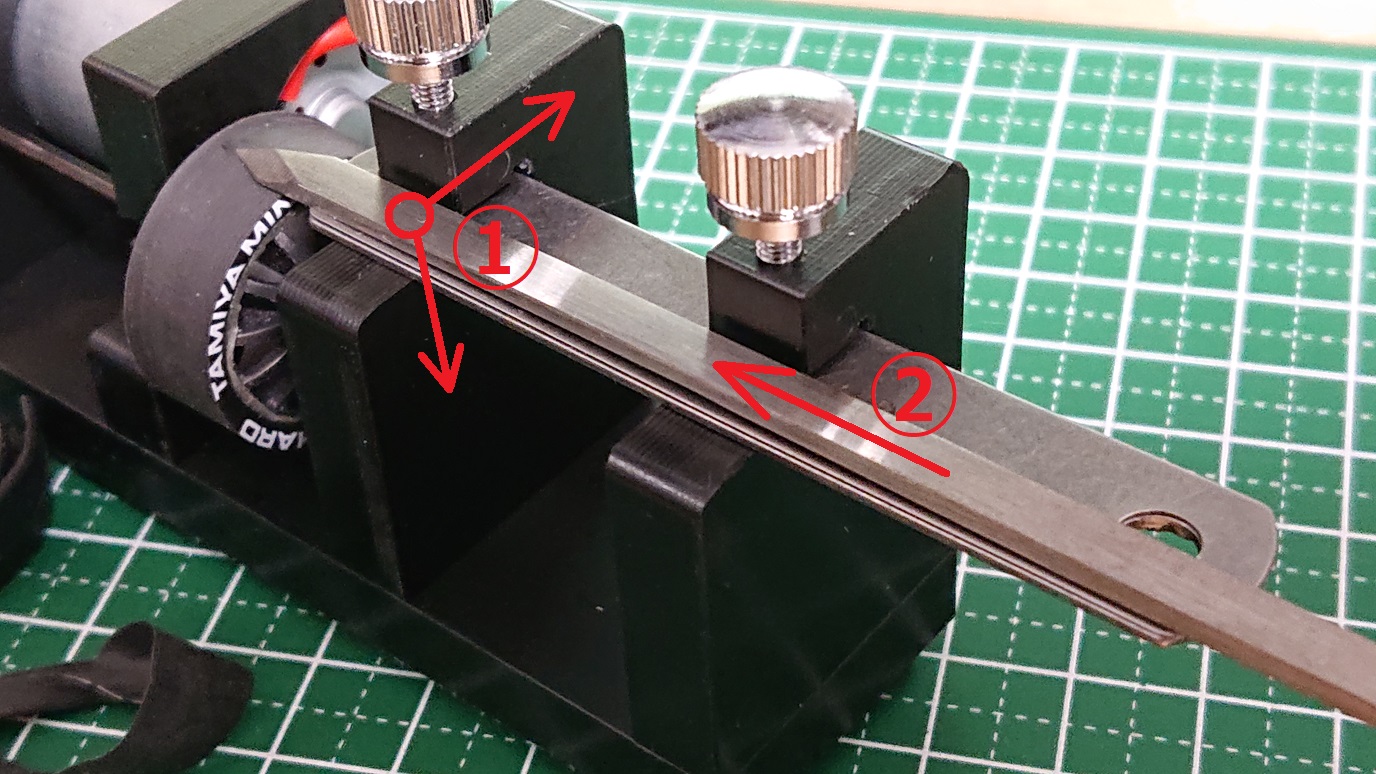

モーターを回してタイヤを切り取っていきます。
 1)刃物がぐらつかないように奥と下に押し付けます。
 2)その状態で刃物をタイヤに差し込んでいきます。

※許すのであれば、刃物の先端に少量グリスやオイルを塗布していただくと加工時の抵抗を抑える事ができます。


下記は使用するシムの厚みと、出来上がるタイヤ径の目安です。

シムの厚み  タイヤ径
0.0mm    22.0mm
0.2mm    22.4mm
0.4mm    22.8mm
0.6mm    23.2mm
0.8mm    23.6mm
1.0mm    24.0mm
1.2mm    24.4mm
1.4mm    24.8mm
1.6mm    25.2mm
1.8mm    25.6mm

※あくまで目安です。本体の個体差や、刃物の取り扱いの塩梅によって表からいくらかズレた径に仕上がります。
※なれるまでは少しずつ削っていき、都度誤差を修正しつつ加工してください。
※1mm以上にしたい時は、シムを複数枚組み合わせてください。
※タイヤの硬さによっては0.5mm程度一気に切り取らないと表面が荒れる事があります。

■応用

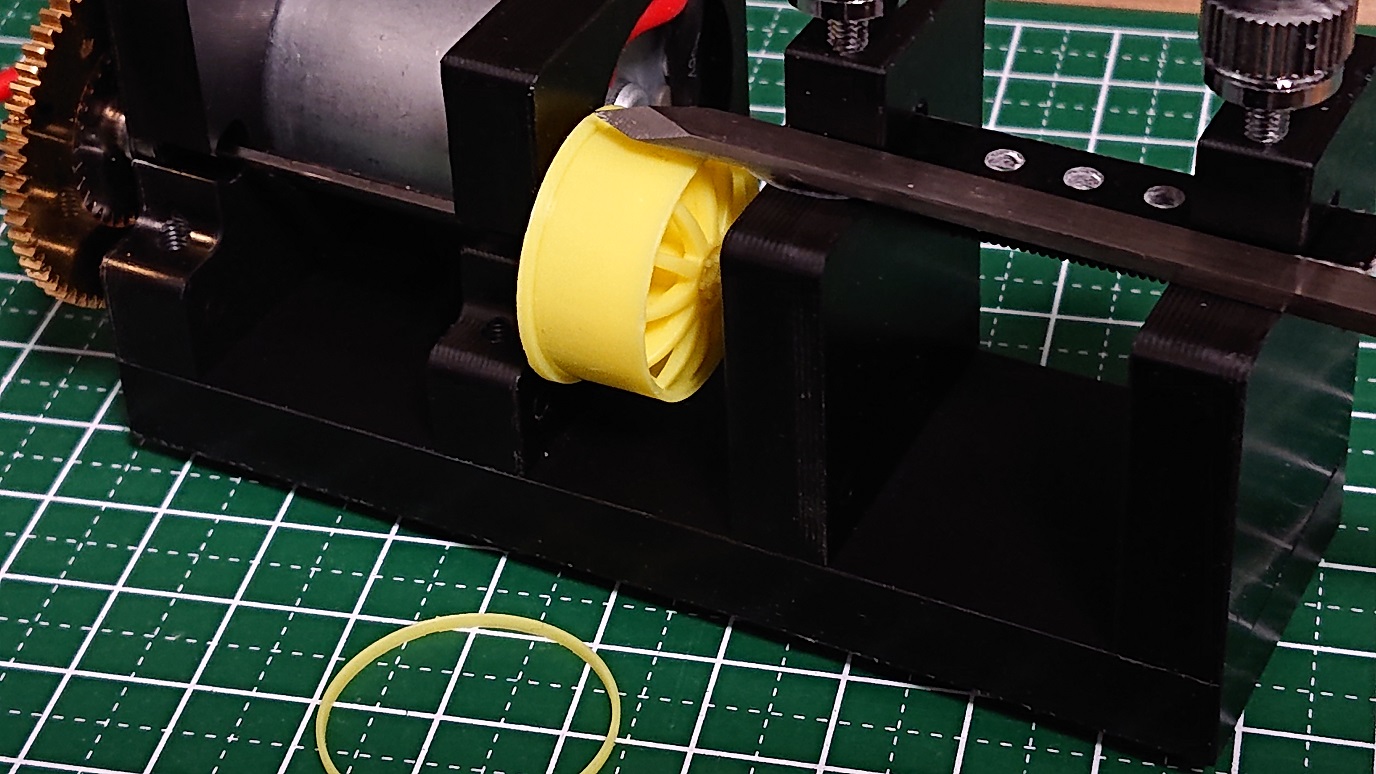

・1 リブのカットが行なえます。
もし刃物がシム用の隙間に入ってしまう場合は、隙間に直FRP(またはカーボン)を固定してガイドとして使用してください。

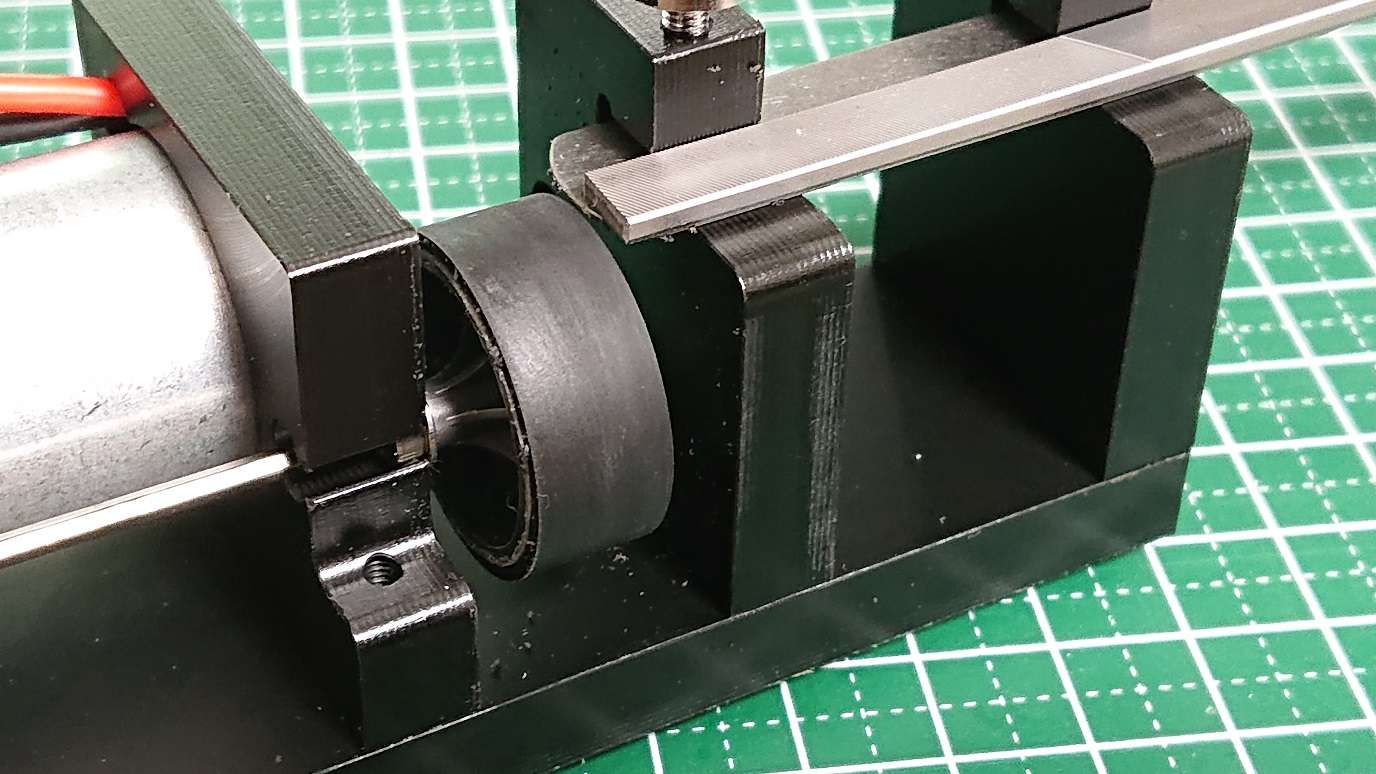

・2 やすりを使用した加工が行なえます。

※やすり自体が反っていたり、テーパーになっていることがあります。
使用前に定規の側面などにあててご確認ください。
また、裏表が全く同じやすりの場合はどちらが平らな面か目印を付けておくといいと思います。


・3

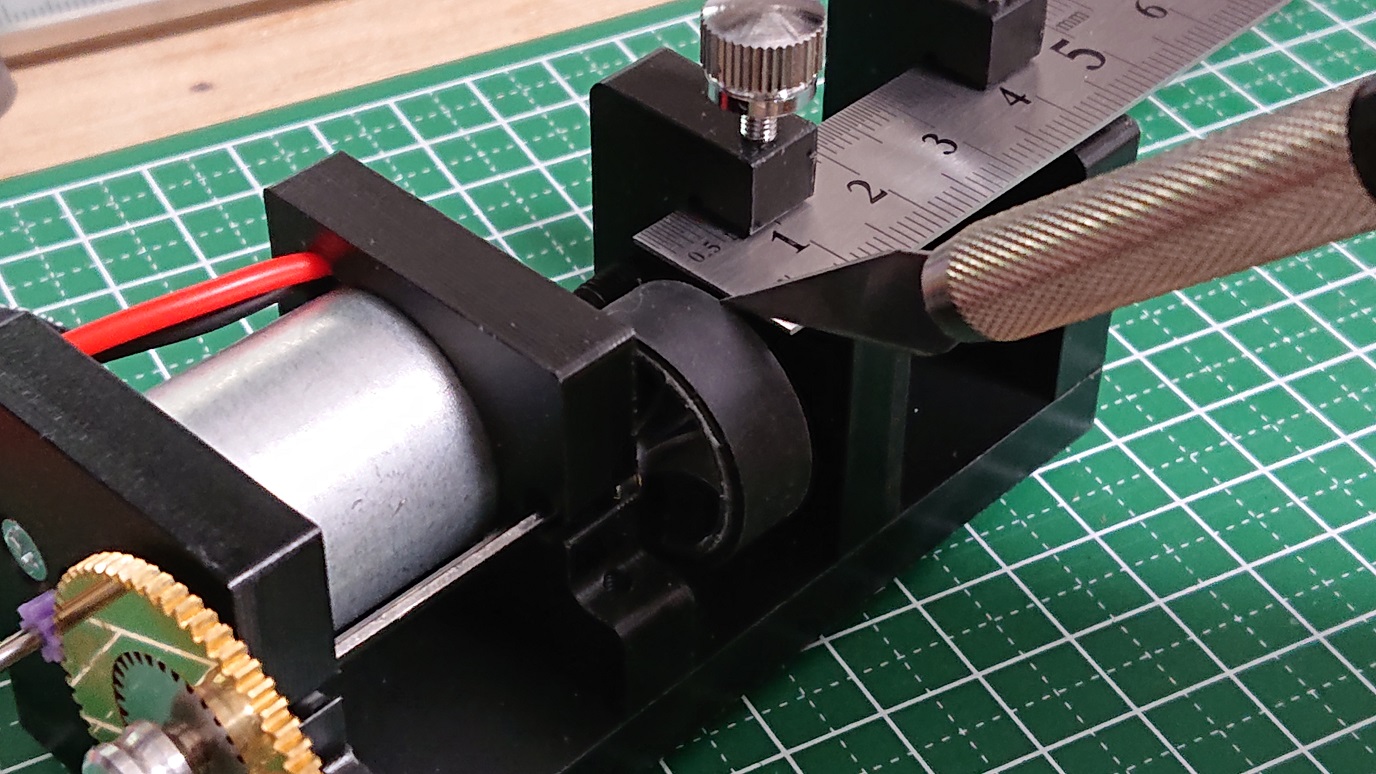

シムの代わりにスケールを固定すれば、カット用のガイドとして使用できます。


■保証

初期不良については無償にて対応させていただきます。

故障させてしまった場合でも修理対応が可能です。状態によっては有償となる場合がありますがご容赦ください。

修理は何らかの改造が施されていていたとしても対応可能です。
ただし、状態によっては改造部分を出荷時と同様、または近い状態に戻させて頂く場合がございます。

上記いずれの場合も、まずは症状をお知らせください。

ご連絡の際はお手数ですが品名「タイヤセッター」の明記をお願いします。
TwitterのDMなどでご連絡頂ければと思いますが、DMに気づいていないようでしたら大変お手数ですが、適当な投稿にリプする形でお知らせください。


免責事項
本製品が原因でケガをしたり、火事などになっても責任を負うことができません。
取り扱いには十分ご注意ください。

製品の外観や性能は、製品改善のため予告なく変更される場合があります。

材料不足により仕入れが難航した場合、価格が上る可能性があります。

02/28

Sun

2021

ミニ四駆用 電圧指定充電器「CA-Set」


※ご注意
夏の到来にともない、気温が上がってまいりました。
ケースの融解を防ぐため下記の点に気をつけてご使用ください。

・使用時はケースの放熱を良くするため、周囲に物を置かないようにしてください

・日向/日影を問わず締め切った車内に放置しないでください。

・直射日光が当たりますと劣化・溶解する恐れがありますので、日陰で使用してください。




■1 仕様・使い方・注意点について ※ご使用前に必ずご確認ください

■2 お取り扱い店舗について

■3 レビュー集

■4 改造例集

11/29

Sun

2020

CA-Set 仕様・使い方・注意点


■仕様
  • 内容物
    充電器本体 ×1
    取説 ×1

    ※ロットによってUSBケーブルが同梱されていたこともありますが、現在は付属しておりません。

  • 充電機能
    ネオチャンプ(Ni-MH 1.2V 950mAh)を2本1セットにて充電可
    指定電圧分解能 0.01V

  • 充電電流
    約1.0A

  • デルタピーク
    約8mV(1本あたり4mV)

  • 放電機能
    なし

  • 電源
    5V1.5A以上(USBなど)
    電源供給端子 USB miniB

■各部の説明

  • A 電圧設定ボリューム
    目標電圧を設定するボリュームです。
    3つのボリュームでそれぞれ電圧を指定できます。
    どの設定値を参照するかは、ボリューム横のスライドスイッチで選択します。

  • B 充電開始 / 充電停止 スイッチ
    スイッチを押すことで充電を開始します。
    もう一度押すと充電を停止します。

    どちらの状況になっているかはLEDで判断してください。
    いずれかのLEDが点灯している場合は充電中、
    消灯している場合は停止中です。

  • C パッテリー電圧表示スイッチ
    スイッチを押している間、電池の電圧を確認することができます。

    ※充電中は操作しないでください、誤認識して充電が停止します。

  • a LED(PEEK)
    満充電検出した場合に点灯し、充電を停止します。
    解除するには「B 充電開始 / 充電停止 スイッチ」を押し、
    一度充電を停止させてください。

  • b LED(KEEP)
    バッテリーの電圧が目標電圧に達すると点灯します。
    点灯中は常に電圧を監視し、電圧が下がると継ぎ足し充電を行います。
    解除するには「B 充電開始 / 充電停止 スイッチ」を押し、
    一度充電を停止させてください。

  • c LED(CHARGE)
    充電中に点灯します。
    解除するには「B 充電開始 / 充電停止 スイッチ」を押し、
    一度充電を停止させてください。

    ※仕様上、充電中でも断続的に、一瞬消灯します。

  • 電圧表示 7セグメントLED
    電圧を表示します。
    特に操作していなければ指定電圧を、
    「C パッテリー電圧表示スイッチ」を押している場合は
    バッテリーの電圧を表示します。

    ※充電中は表示が乱れます。
     各値を参照したい場合は一度充電を停止させてから確認してください。

■使い方

以下の手順で指定した電圧まで充電を行うことができます

  1. USBケーブルでUSB電源と充電器を接続します

  2. 電池を取り付けます

  3. 「A 電圧設定ボリューム」で充電電圧を指定します

  4. 「B 充電開始 / 充電停止 スイッチ」を押して充電を開始します

  5. 「a LED(PEEK)」が点灯したら充電完了です

  6. 再度「B 充電開始 / 充電停止 スイッチ」を押して充電を停止し、
    電池を取り出します

■補足
  • 以下の場合に満充電でないにも関わらずデルタピークを検出し、
    充電を停止する場合があります。
    電池を交換するか、スイッチを操作して再スタートしてください。
     ・おろしたての電池を使用している
     ・傷んだ電池を使っている
     ・1.25V(2本で2.5V)まで放電した電池に対し、一発目の充電

  • 電圧表示が0.00になっていたり、スイッチを押しても充電が始まらない場合は、電池のの取り付け向きをご確認ください。

  • 他の機器と併用する際、CA-Setの電圧表示がずれている場合には基板裏のボリューム(下図矢印部)で調整することができます。
    ※操作時にショートさせないようご注意ください。


  • USBケーブルは1.0A以上に耐えるものをご用意ください

  • 接続する電源(USBなど)の電圧が不安定だったりノイズが大きいと
    動作が安定しない場合があります。
    動作が怪しい場合、可能であれば他の電源でも動作をご確認ください

  • 充電器の品質について何かありましたら、TwitterのDMなどからご相談ください。
    ご相談の際はCA-Set、CASET、カセットなど、お手数ですが品名の明記をお願いします

■保証
  • 初期不良については無償にて対応させていただきます。

  • 故障させてしまった場合でも修理対応が可能です。状態によっては有償となる場合がありますがご容赦ください。

  • 修理は何らかの改造が施されていていたとしても対応可能です。
    ただし、状態によっては改造部分を出荷時と同様、または近い状態に戻させて頂く場合がございます。

  • 上記いずれの場合も、まずは症状をお知らせください。


■ご注意
  • 本製品が原因でケガをしたり、火事などになっても責任を負うことができません。
    取り扱いには十分ご注意ください

  • 必ず電池ケースの刻印を確認し、電池を逆に取り付けないようご注意ください。
    故障・発火の恐れがあります
    ※1本逆接する、2本逆接するなど

  • 中の基板にネジやワッシャーなどが入らないようにご注意ください。
    ショートにより故障・発火の恐れがあります

  • 充電中は目を離さないようにしてください

  • 使用しないときは充電器からバッテリーを外してください

  • 使用する際は周囲、特に下面に電気を通す金属やカーボンを置かないでください

  • 機器周辺はには物を置かず、風通しを良くした状態でご使用ください。
    風通しが悪いと本体が冷却されず異常発熱してしまいます

  • 製品の外観や性能は、製品改善のため予告なく変更される場合があります
