CA-Set　仕様・使い方・注意点

■仕様

内容物
充電器本体 ×1
取説 ×1
　
※ロットによってUSBケーブルが同梱されていたこともありますが、現在は付属しておりません。
　
充電機能
ネオチャンプ（Ni-MH 1.2V 950mAh）を2本1セットにて充電可
指定電圧分解能　0.01V
　
充電電流
約1.0A
　
デルタピーク
約8mV(1本あたり4mV)
　
放電機能
なし
　
電源
5V1.5A以上（USBなど）

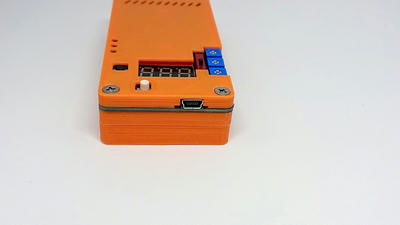

電源供給端子　USB miniB

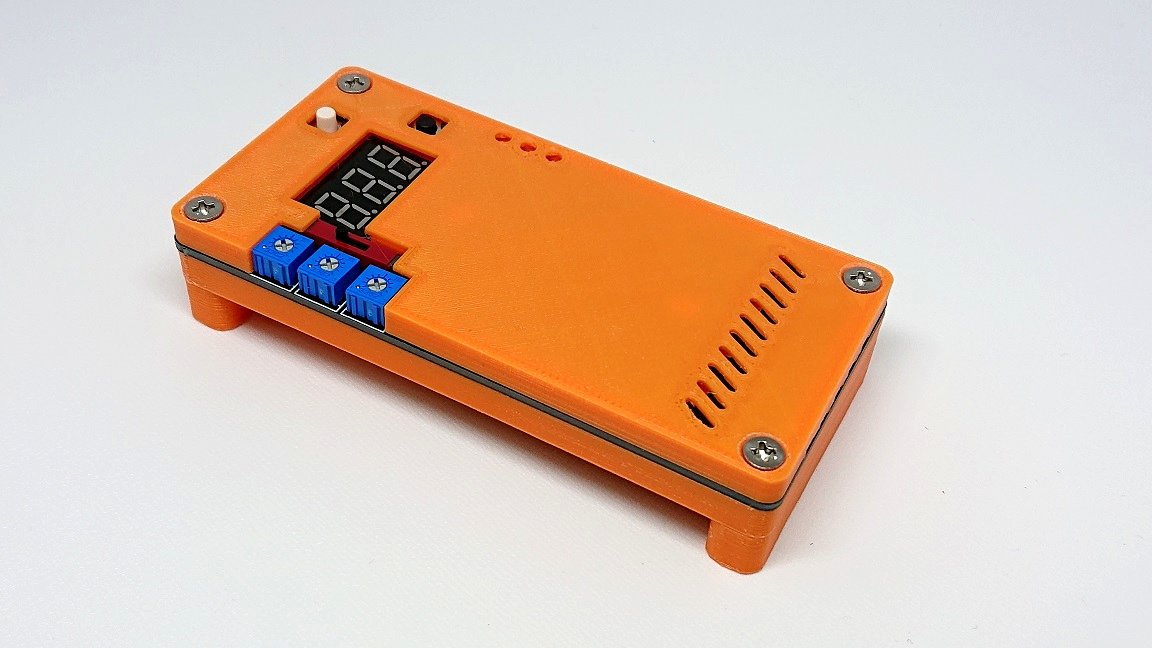

■各部の説明

A　電圧設定ボリューム
目標電圧を設定するボリュームです。
3つのボリュームでそれぞれ電圧を指定できます。
どの設定値を参照するかは、ボリューム横のスライドスイッチで選択します。
　
B　充電開始 / 充電停止スイッチ
スイッチを押すことで充電を開始します。
もう一度押すと充電を停止します。
　
どちらの状況になっているかはLEDで判断してください。
いずれかのLEDが点灯している場合は充電中、
消灯している場合は停止中です。
　
C　パッテリー電圧表示スイッチ
スイッチを押している間、電池の電圧を確認することができます。
　
※充電中は操作しないでください、誤認識して充電が停止します。
　
a　LED（PEEK）
満充電検出した場合に点灯し、充電を停止します。
解除するには「B　充電開始 / 充電停止スイッチ」を押し、
一度充電を停止させてください。
　
b　LED（KEEP）
バッテリーの電圧が目標電圧に達すると点灯します。
点灯中は常に電圧を監視し、電圧が下がると継ぎ足し充電を行います。
解除するには「B　充電開始 / 充電停止スイッチ」を押し、
一度充電を停止させてください。
　
c　LED（CHARGE）
充電中に点灯します。
解除するには「B　充電開始 / 充電停止スイッチ」を押し、
一度充電を停止させてください。
　
※仕様上、充電中でも断続的に、一瞬消灯します。
　
電圧表示　7セグメントLED
電圧を表示します。
特に操作していなければ指定電圧を、
「C　パッテリー電圧表示スイッチ」を押している場合は
バッテリーの電圧を表示します。
　
※充電中は表示が乱れます。
　各値を参照したい場合は一度充電を停止させてから確認してください。

■使い方

以下の手順で指定した電圧まで充電を行うことができます

USBケーブルでUSB電源と充電器を接続します
　
電池を取り付けます
　
「A　電圧設定ボリューム」で充電電圧を指定します
　
「B　充電開始 / 充電停止スイッチ」を押して充電を開始します
　
「a　LED（PEEK）」または「b　LED（KEEP）」が点灯したら充電完了です
　
再度「B　充電開始 / 充電停止スイッチ」を押して充電を停止し、
電池を取り出します

■補足

以下の場合に満充電でないにも関わらずデルタピークを検出し、
充電を停止する場合があります。
電池を交換するか、スイッチを操作して再スタートしてください。
　・おろしたての電池を使用している
　・傷んだ電池を使っている
　・1.25V（2本で2.5V）まで放電した電池に対し、一発目の充電
　
電圧表示が0.00になっていたり、スイッチを押しても充電が始まらない場合は、電池の取り付け向きをご確認ください。
　

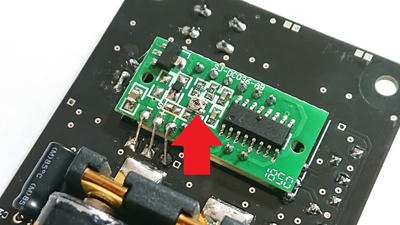

他の機器と併用する際、CA-Setの電圧表示がずれている場合には基板裏のボリューム（下図矢印部）で調整することができます。
※操作時にショートさせないようご注意ください。

　
USBケーブルは1.0A以上に耐えるものをご用意ください
　
接続する電源（USBなど）の電圧が不安定だったりノイズが大きいと
動作が安定しない場合があります。
動作が怪しい場合、可能であれば他の電源でも動作をご確認ください
　
充電器の品質について何かありましたら、TwitterのDMなどからご相談ください。
ご相談の際はCA-Set、CASET、カセットなど、お手数ですが品名の明記をお願いします
