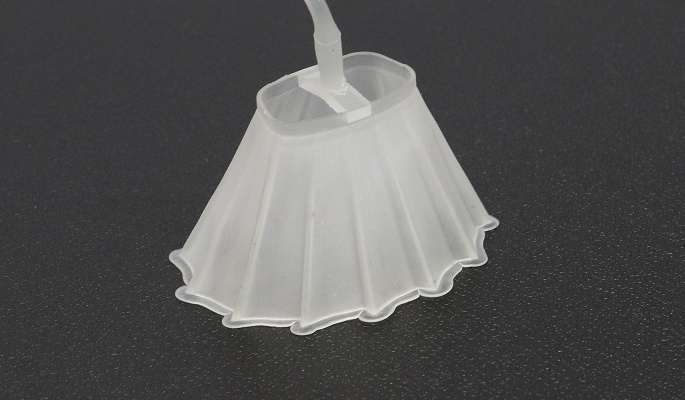

■007　美プラ 拡張パーツ


エラストマー製の軟質スカートです。
プラスチック製スカートからの置き換えで、ポージングの自由度が上がります。

■ネットショップ
　・BOOTH さま

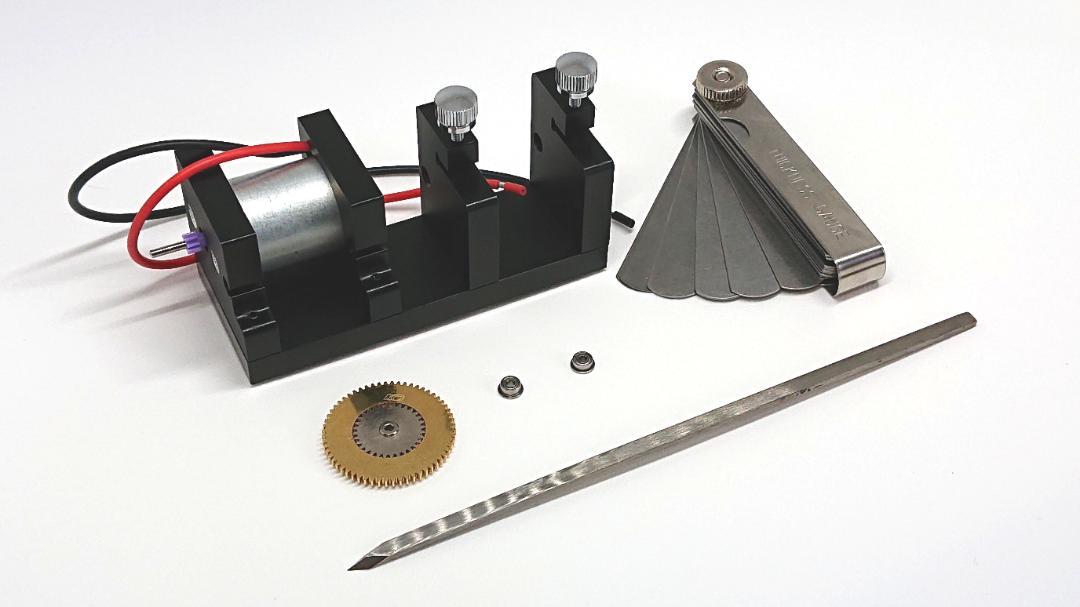

■006　タイヤセッター


タイヤの加工時間の短縮に貢献します。
従来の加工方法に比べ削りカスの量が大幅に減りますので、掃除も簡単になります。

■ネットショップ

　・P!MODEL LABO さま

■店舗
　・フクシマヤ さま（愛知）
　・mix select shop さま（長野）

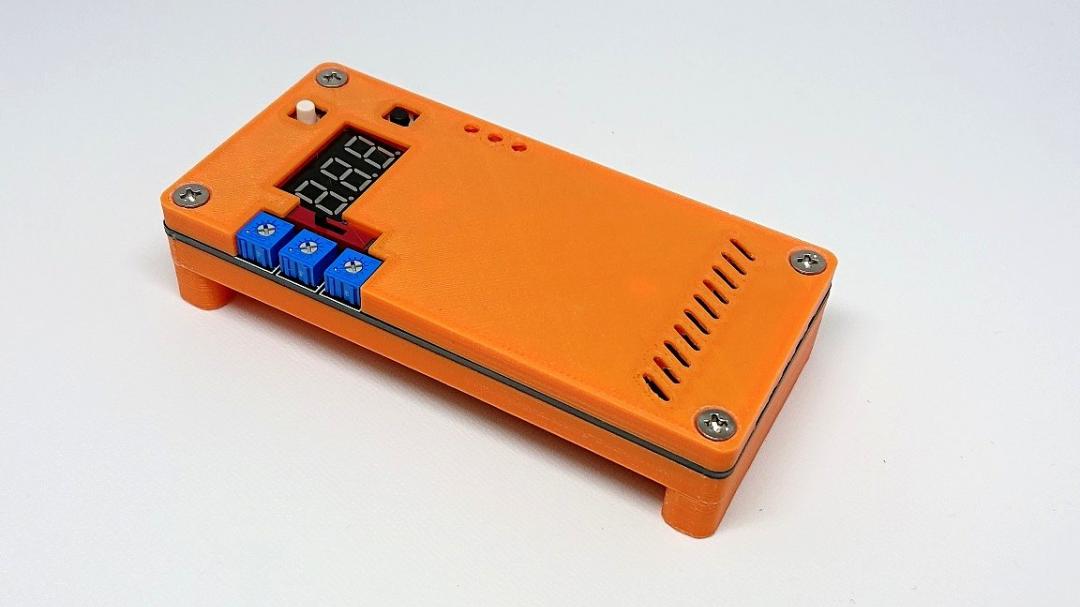

■005　電圧指定充電器　CA-Set


単3電池用の充電器です。
大会時に、電池の電圧（走行スピード）の調整を簡単に行えるようになります。

■ネットショップ
　・P!MODEL LABO さま

■店舗
　・フクシマヤ さま（愛知）
　・mix select shop さま（長野）
　・グるグる成増本店さま（埼玉）

■004　SPEED　FREEXX（超速技研）

出版をお手伝いさせていただきました。

■ネットショップ
　・とらのあな さま

などでお取り扱い頂いています。

■003　フェンスカー用のフレーム

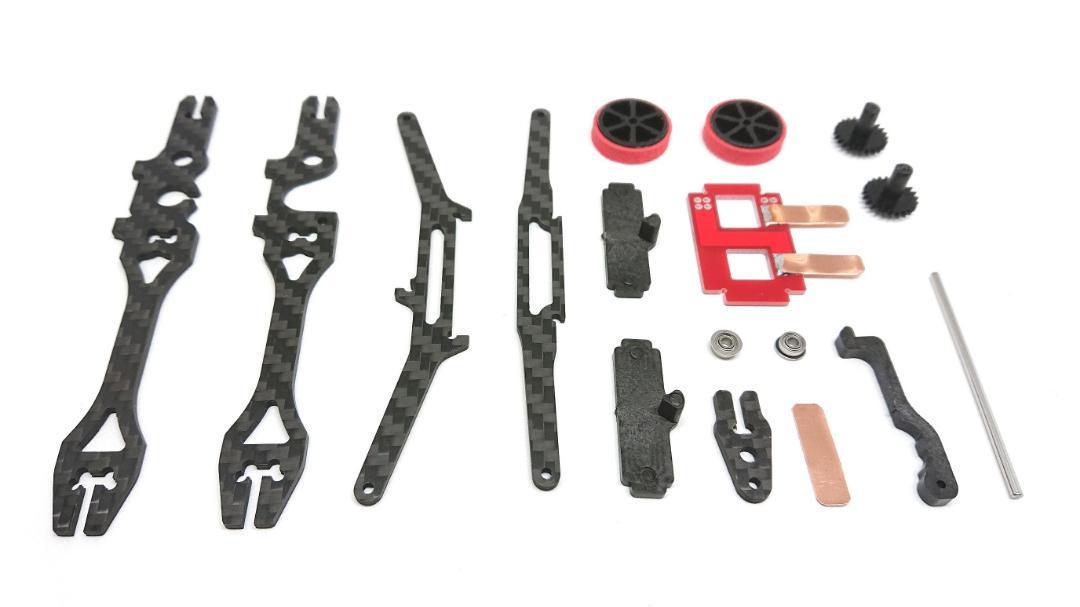

製品内容

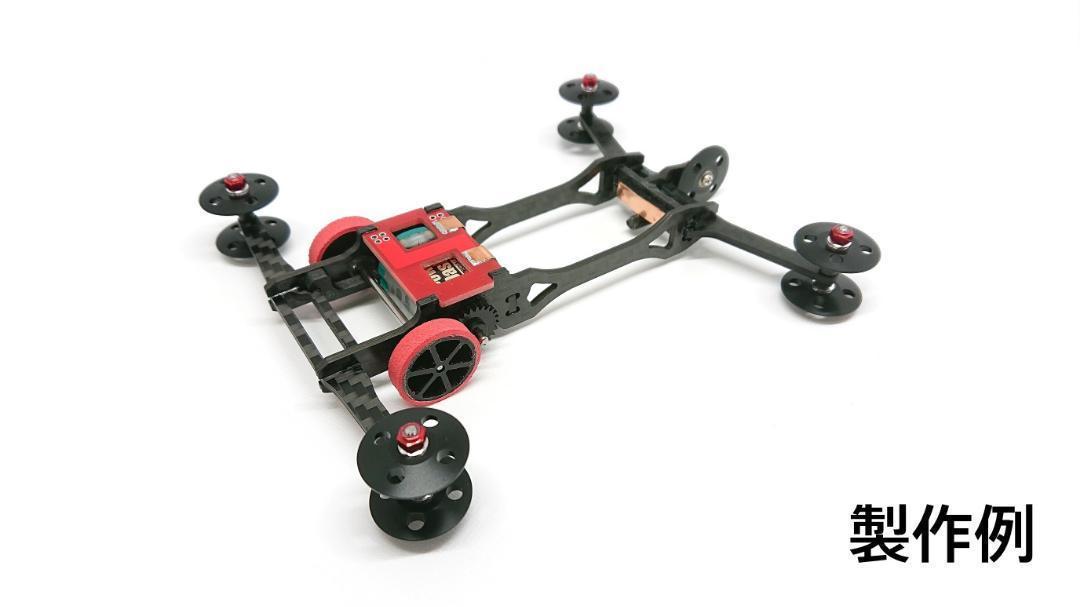

製品を使用した作例


■ネットショップ
　・メルカリさま

■002　ストリートミニ四駆用ギア


■ネットショップ
　・DMMクリエイターズマーケット さま

■001　1/8レジンキャストキット　董白


ワンダーフェスティバルに出品していたレジンキャストキットです。
現在再販の予定はありません。

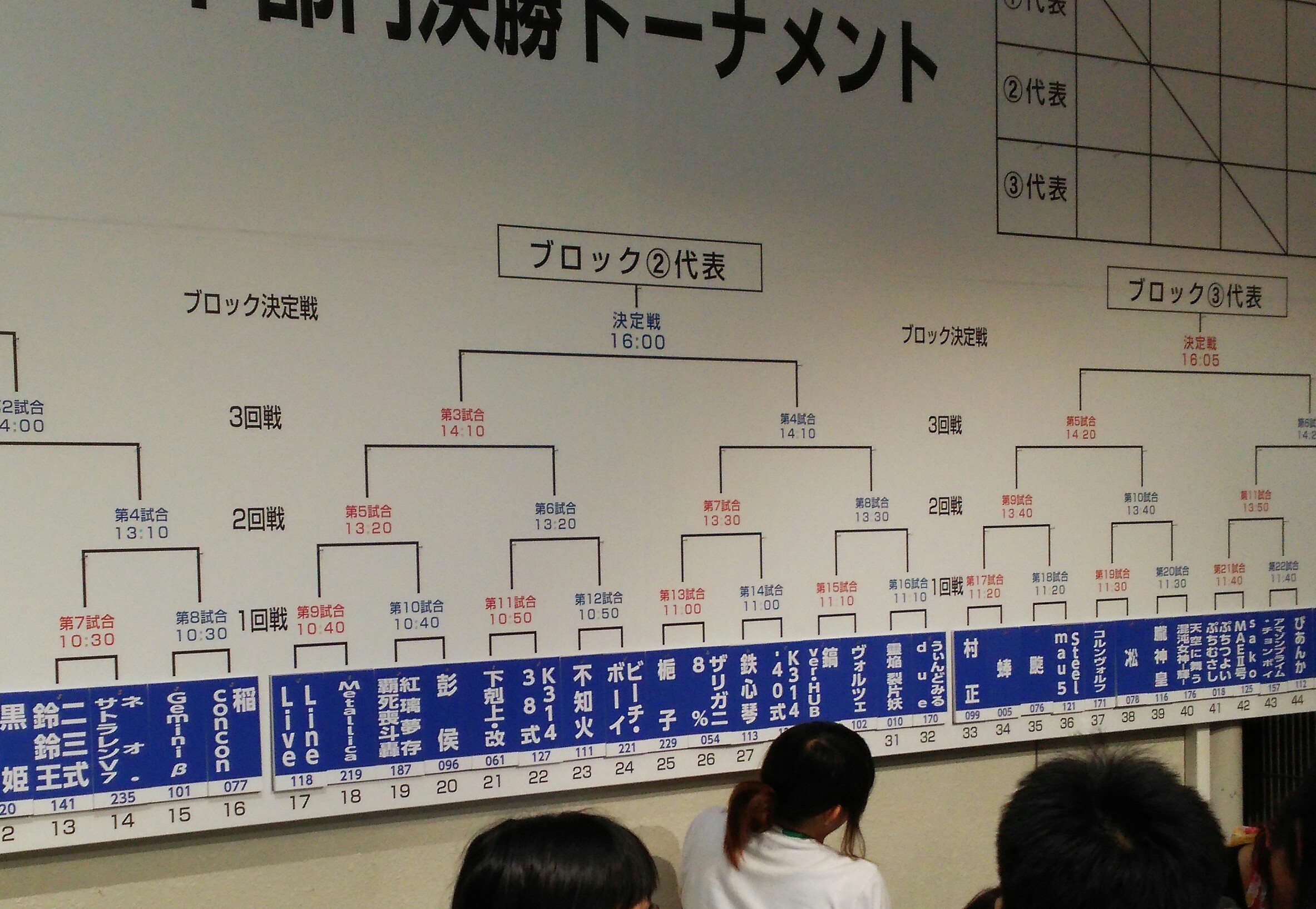

   ■大会結果

今年も出場したかわロボですが、結果は決勝リーグ1回戦負け。
順位的には48位（同率12台）でした。


シールドと横回転多いよなーと思って調べてみたらぞれぞれ20％程度で、そこまで多くありませんでした。
相性の問題から、目に付いただけだろうか‥
いや、予選のリーグではもっと多かったハズ。

そして気が付く、回転アームの絶滅危惧種具合。
(;´ω｀)0って‥

タイプ	決勝リーグ進出台数	3回戦進出台数
シールド	10	2
横回転	9	1
クランク	6	1
回転	5	0
ロッド	18	2

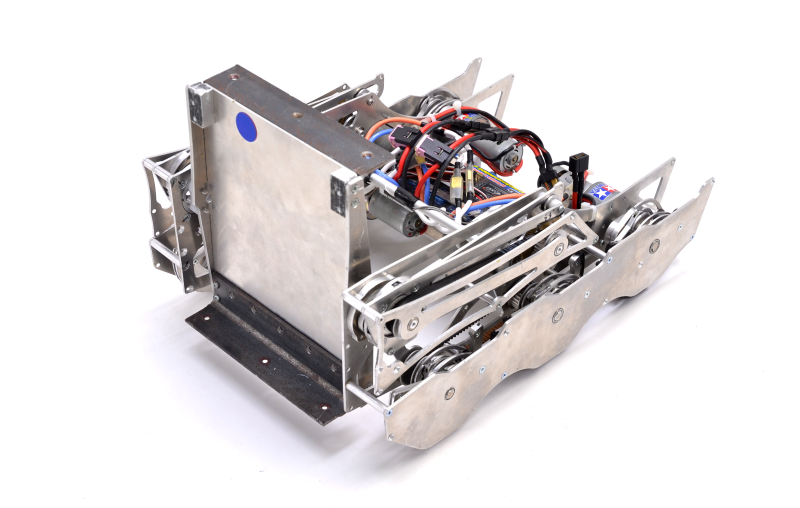

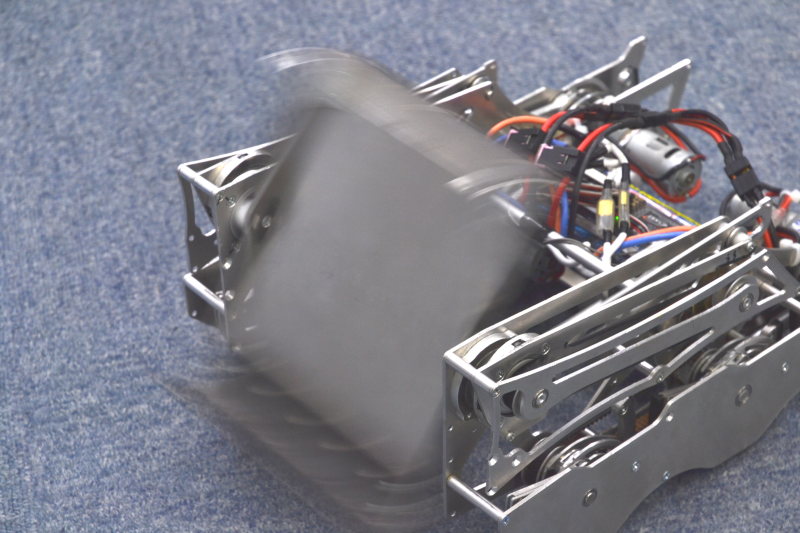

■今年のロボット

紛うことなきシールド回転アーム。


最初はどうやったら強くなるか皆目見当のつかなかった回転アームですが、
アーム先端におもりが付くことによって強くなることを知りました。
(´・ω・｀)

使ってみると非常に魅力的な破壊力でした。
最近、実際どのくらいのパワーが出ているか確認してみたのですが、その破壊力を再認識することになりました。


アーム回転数　1700rpm
回転中心からおもりまでの距離　90mm　
おもりの重量 172.5ｇ×2本

計算すると345gの物体を時速58ｋｍで投げつけている状態でした。
よくわからない？
だいたい高校生球児の投げる球と同じくらいの破壊力です。
(;´Д｀)

因みに飛んで行くのはゴムじゃなくて鉄だから、絶対に外れないように作りましょう。
(;´Д｀)

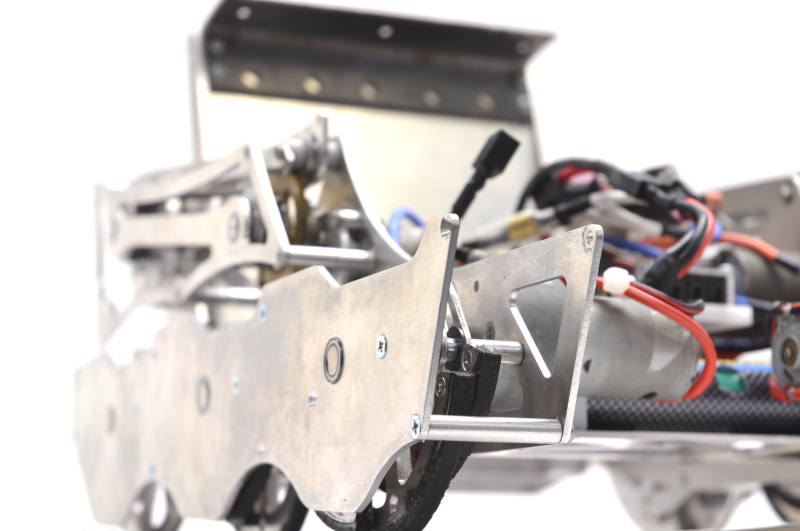

■去年からの改善点

1）後ろ脚
念願の後ろ脚が、ようやく装備されました。
フィールド上の移動効率が段違いです。





2）シリコン脚
足裏がシリコンで覆われたのも、移動効率が上がった大きな要因です。
一度使うと外す気が起きません。

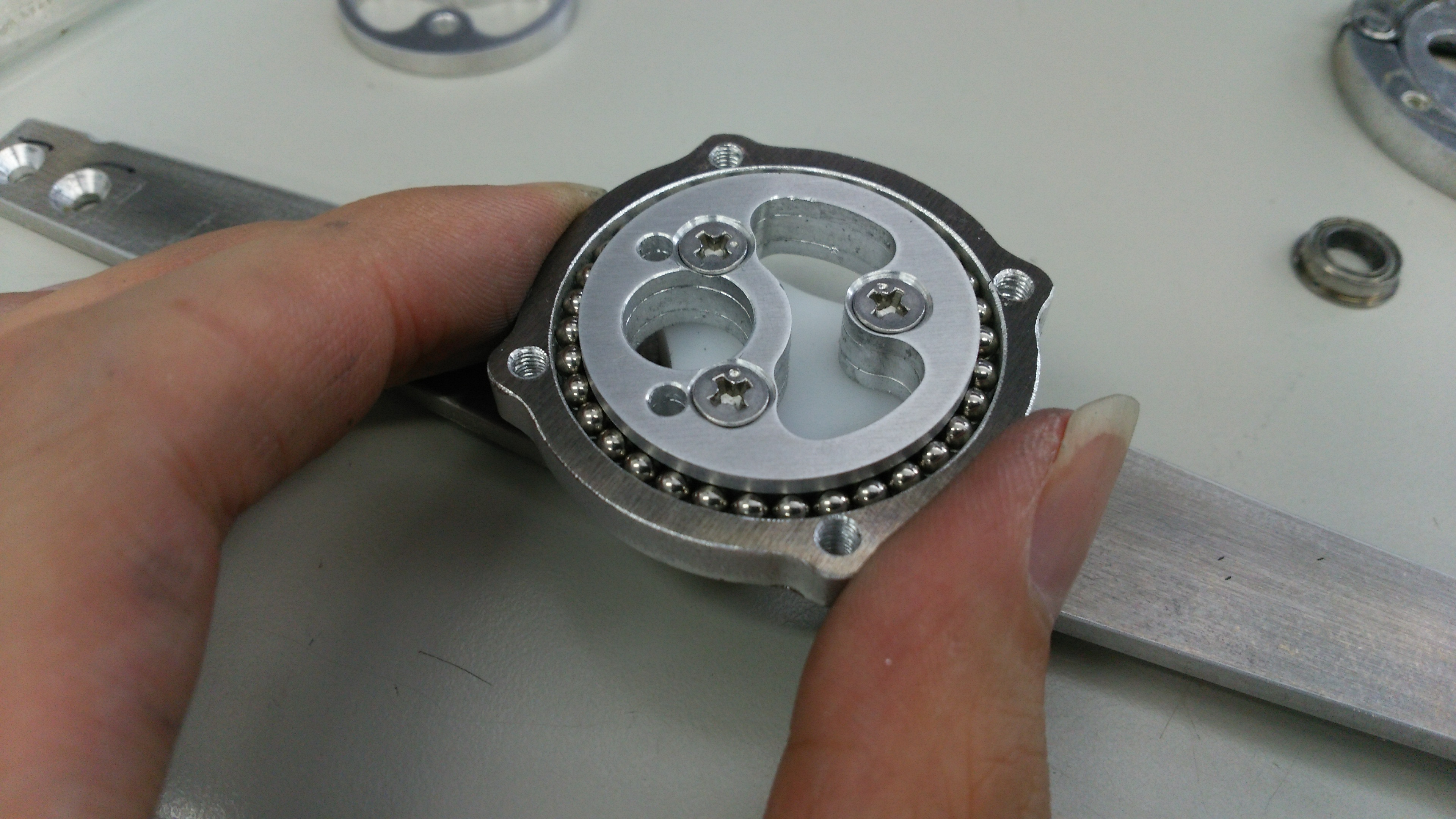

3）回転アームの軸受け
強度が上がりました。
アルミのフレームに3mmのステンレスボールを埋め込んでいます。

ただ、グリスの注入が甘かったのか、細かい粉と変な音が出るようになりました。
性能でいったら市販のベアリングが一番やな‥


4）電池が2セット→1セットへ
軽くなりました。(・ω・)
容量少なくても全然戦えました。

■今後の改善点
・ミキシングを用いた操作方法に
・いろんな部品の軽量化
・使用電圧を上げる。8.4V→14.4Vへ。

今後のためにφ(．．)メモメモ

 画像は展示の際に撮影したもの。

評価項目
･効率(動作が車輪に近いほど良い
･部品点数(少ないほど良い
･部品精度(適当で済むほど良い

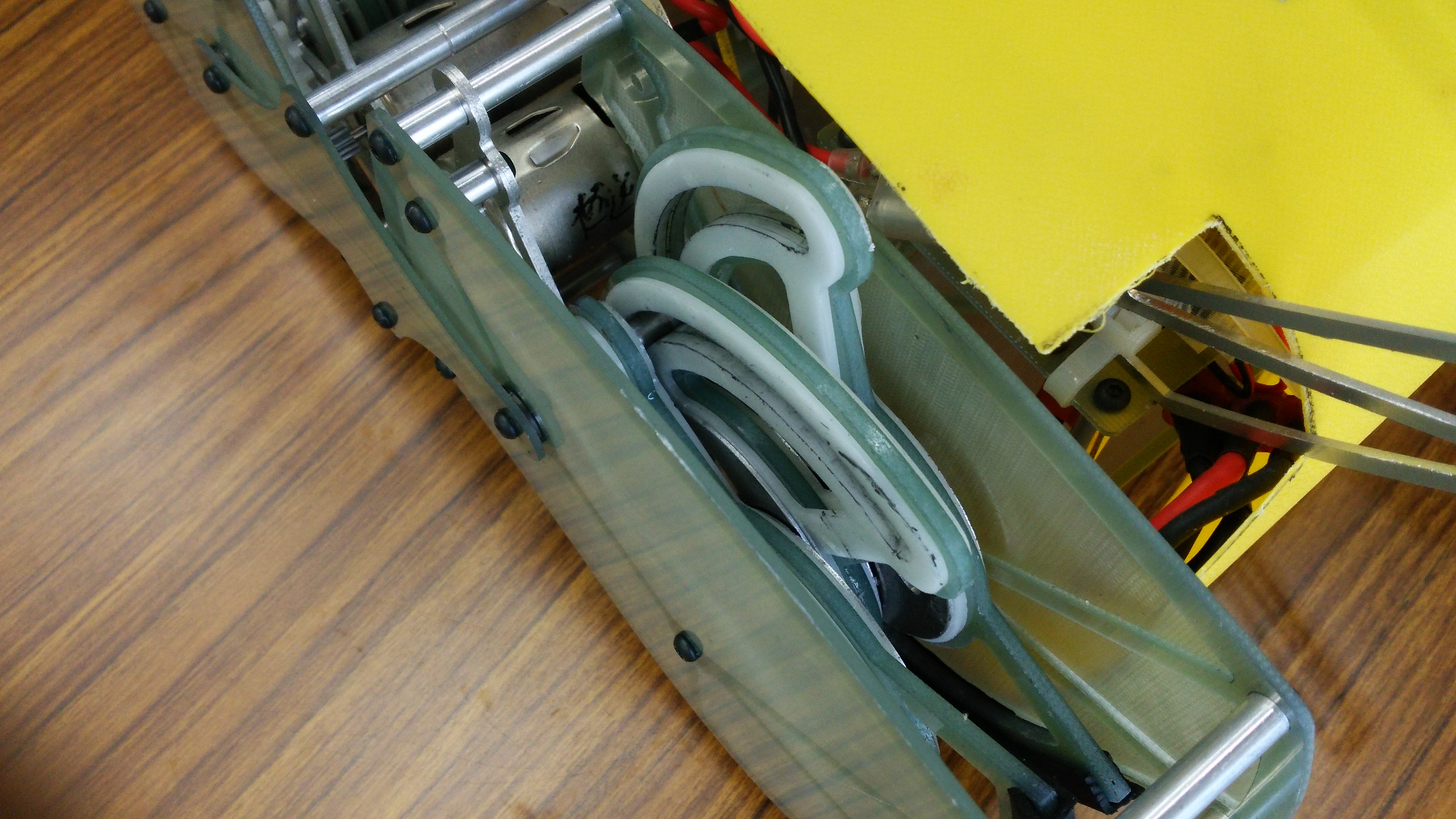

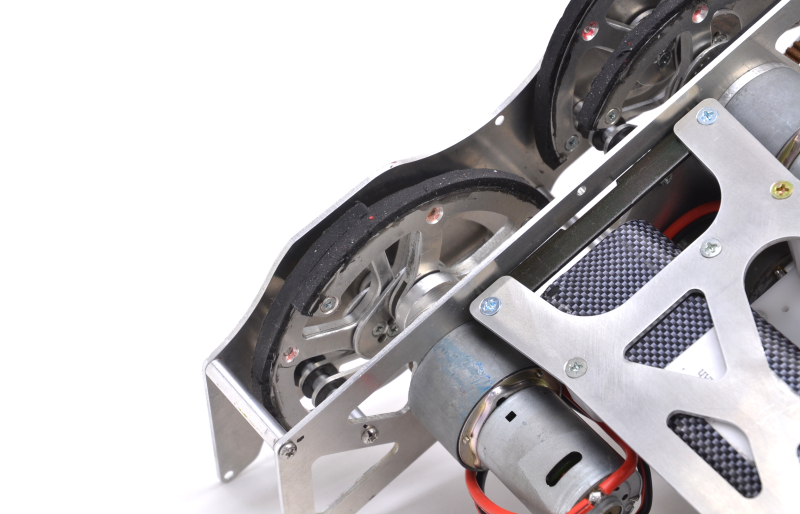

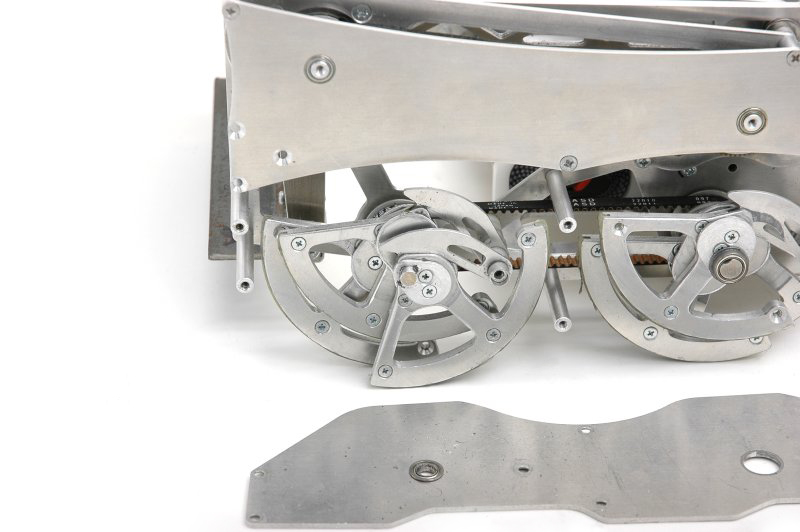

◼サーキュラースライダー


・脚の軌道が完全に円、かつスライド速度が一定なので最高に効率が良い。

・脚の回転体(動力伝達軸)を大きくしても効率が落ちないため、回転体を大きくしてネジで一括で連結できる。
使用しているネジの本数が少ないことから、試合中のネジの緩みが気にならない。

 ・回転体を板を介さず連結できるため、脚の幅を薄くすることができる。

・脚の可動範囲が大きいため、脚のために確保しなければならない空間が大きい。

・スライダー部の形状がシビアなので、CNCなどを使用して精度よく作らないとロックする。
試合中の衝撃で脚が歪んだら、以降動かないんじゃ無いだろうか。

効率	点数	精度
5+	4	1

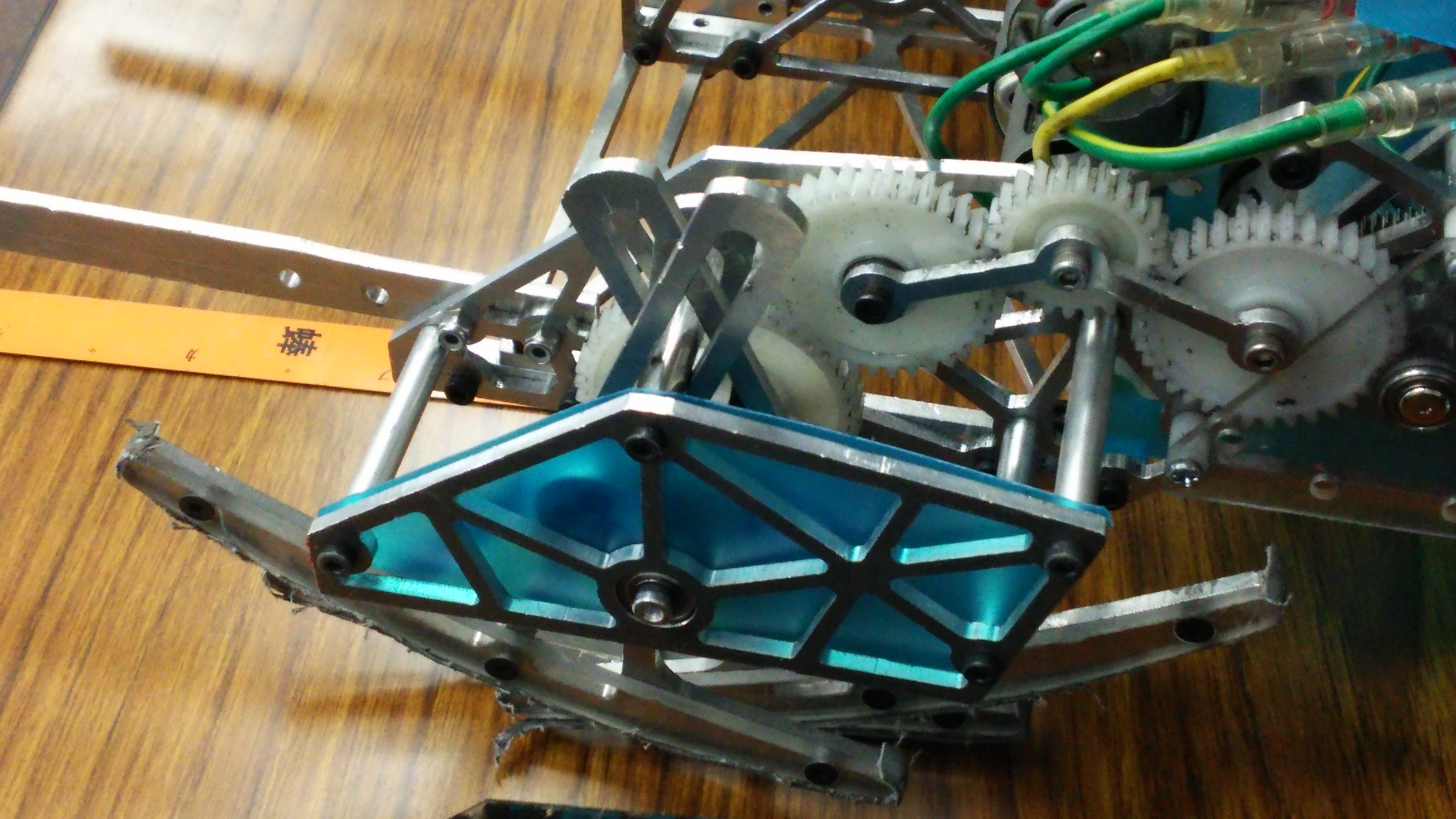

◼スライダー


・脚軌道が円に沿った形状にならないし、足先の速度が一定にならないので、効率がかなり悪い。

・スライダー部分の長穴加工が難しいか。

・脚先の幅を広く取れるので、大きく作れば4本脚で機体底を全面覆うことができる。
脚の間に山が引っかかって動けなくなることも無いだろう。

・どう組んでも効率が悪いので、いっそ開きなおり、回転体を大きくしてネジで一括で連結させる事もできる。

効率	点数	精度
1	4+	5+

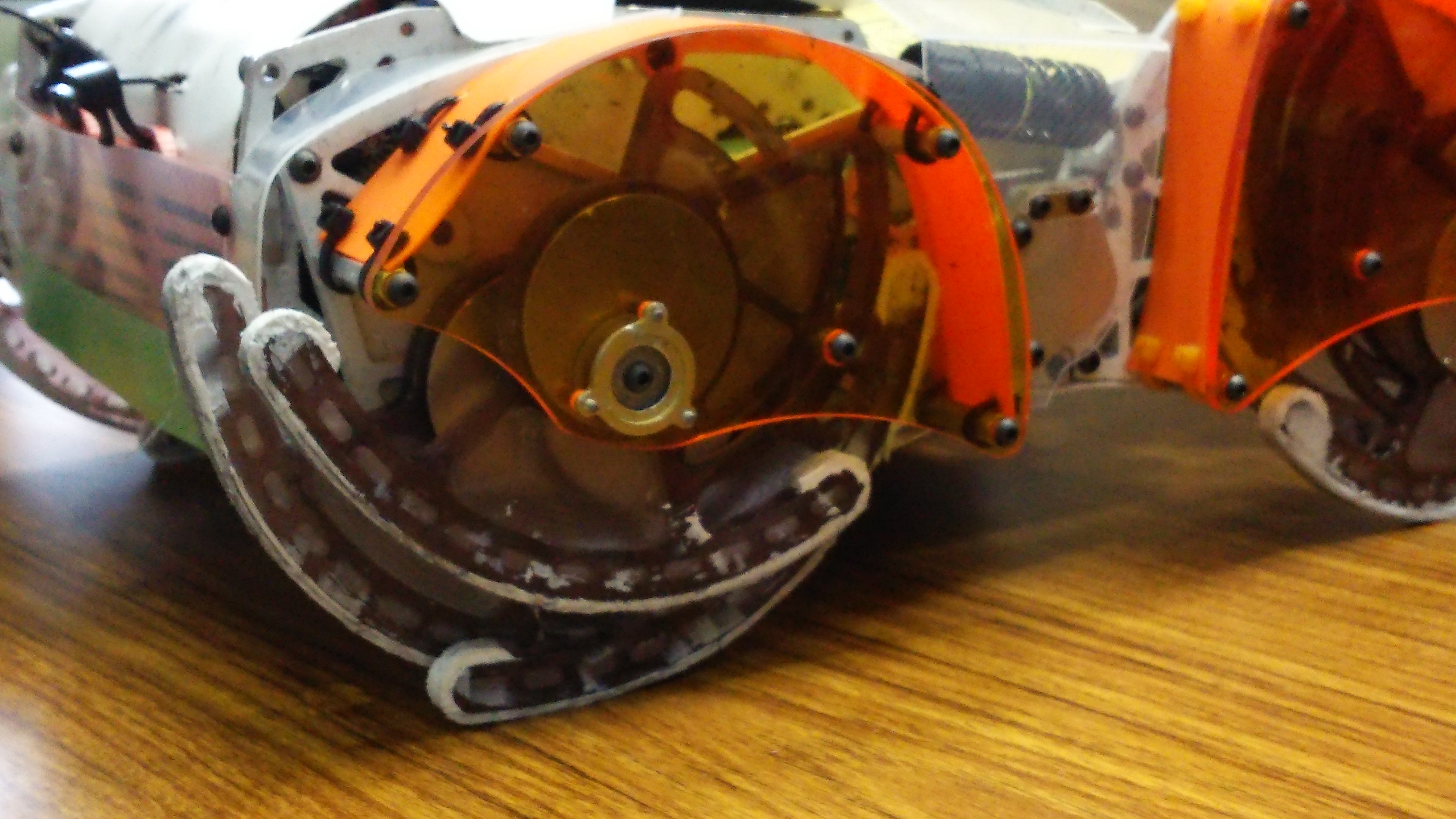

◼ヘッケン


・かなり効率が良い。
完全な円軌道、足先速度一定にはできないが、かなり近づけることができる。
ただし、効率を上げるほど外力による関節部の反転（想定していない方向への折れ曲がり）が起こりやすくなる。

・設計が面倒。
求められる精度+動作の確実性と、効率が相反するので、どの程度のトレードオフで落ち着かせるか一度試作しないと決めるのが難しい。

・部品点数が多い。
効率を上げるには回転体を小さくする必要があるため、ネジで一括で連結させる事ができず、部品点数が多くなる。
また関節が多く、関節間をつなぐ節が必要になるのも要因。
ネジが多くなるので緩む確率も上がるし、これが試合中に緩んだりするとその後の整備がすごく大変。

効率	点数	精度
4	1+	3

今年もワンフェス冬参加申し込みをしました。
(`･ω･')

今回は雪降らないと良いなぁ･･･
('･ω･`)

内容は董白さんの再版です。

在庫残り6個ですが、製作時の不良率が高いので、今の型のでは追加生産はごめん被りたい。

売れたら来年は型修正したいぜ･･･
(*'･ω･`)遠心力注型とかカッコいいよね･･･
